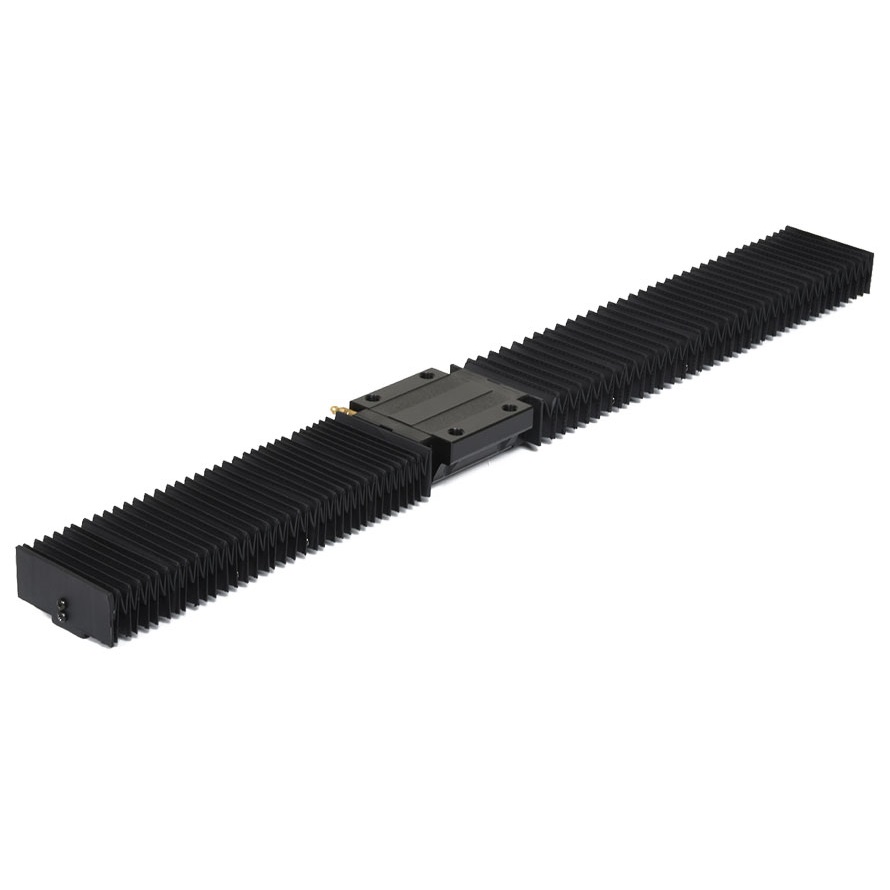

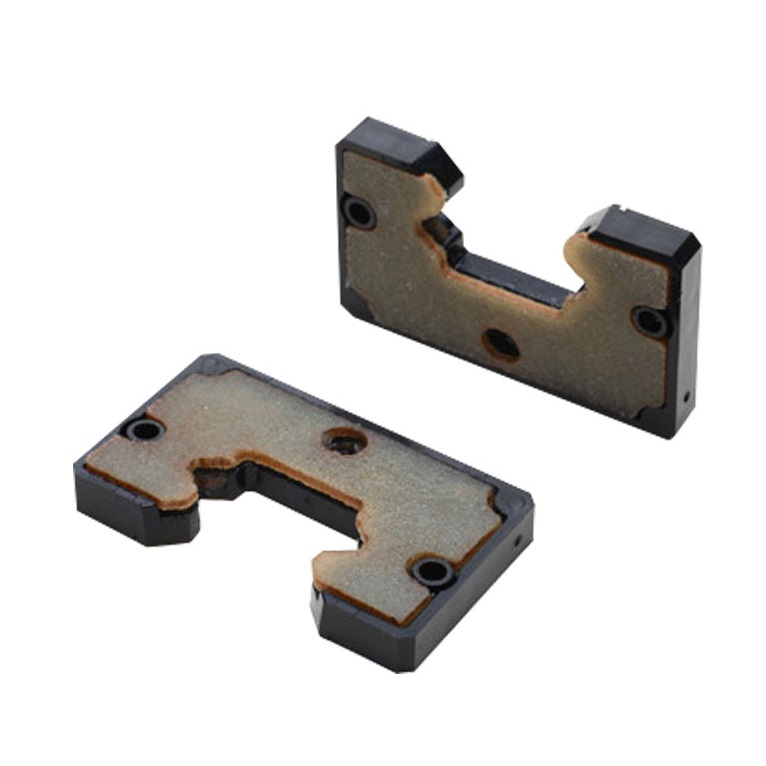

ボールリニアレールシステム SBI形

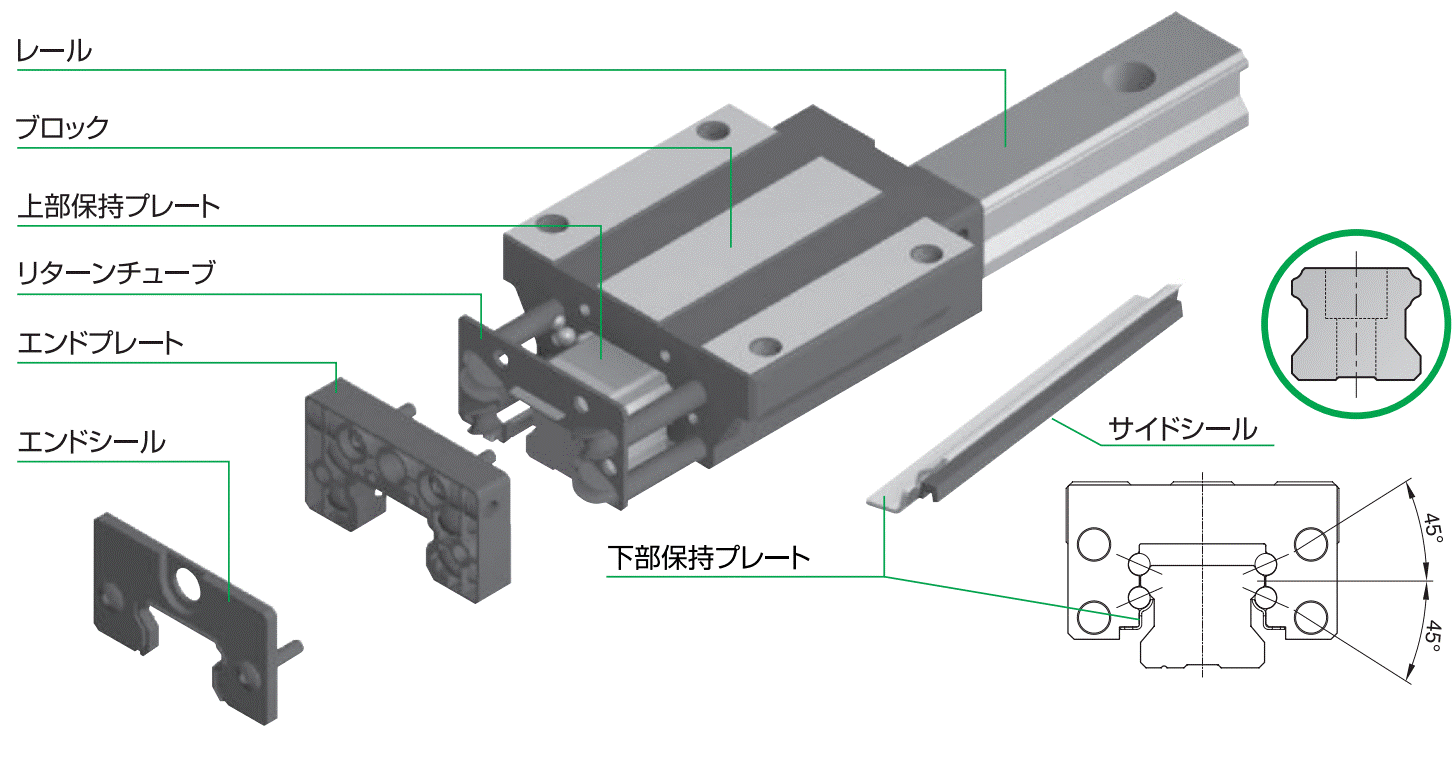

構造
特長
- ４方向等定格荷重
- SBI 型は４条列サーキュラーアーク―２点接接触、転動体は45° 設計にすることによりラジアル荷重・逆ラジアル荷重・横方向の４方向等荷重が得られます。世界標準シリーズです。
- 高精度の位置決め
- SBI 型は転動体になるボールの摩擦係数が極めて小さく、更に静摩擦と動摩擦との差が少ないため、高速、加減速運動でも正確な位置決めが得られます。
- 自動調整力
- DF 正面組合せ構造設計により、走行面の粗さやレベル誤差の自動吸収力に優れ、高荷重、高速の使用条件でも滑らかな運動が得られます。
- リターンチューブ
- リターンチューブを循環軌道と一体形に設計することによりボールの負荷域への出入りがスムーズに得られます。更に金属同士の摩擦が抑えられ長寿命が得られます。
- 保持プレート
- ステンレス鋼の保持プレットがブロックの上面と底面に組み込まれているため、レールを抜いてもボールは脱落しません。底面保持プレットはサイドシールと一体形に設計されているため、異物のブロック内の侵入を防止します。
