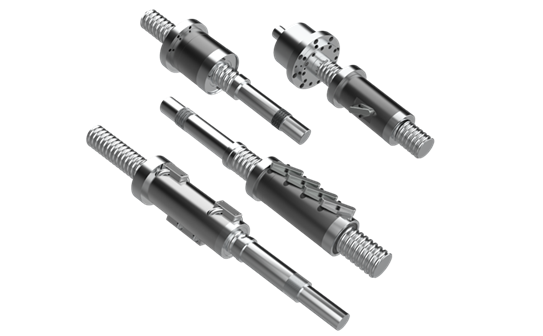

ボールねじ
- リーズナブルな価格

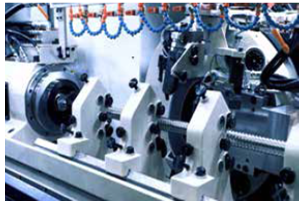

- 最先端設備で製造のコストダウンを図っています。類似品の量産体制の基でコスト削減に努めています。
- 広範な製作範囲
- 軸径Φ140が標準生産品になり、リードの標準規格も多様であるため、軸径とリードの組み合わせを広く選択可能です。
- 予圧管理による高剛性
- ボールと溝の隙間を極小に設計し更に予圧を与えることによりバクラッシュをゼロにできます。尚且つ予圧量の管理をすることで仕様に応じた剛性が得られます。
- サポートユニット在庫
- 専用サポートユニットを数多く在庫しています。
転造ボールねじ
- コストパフォーマンス実現製品
- 製作範囲:軸径Φ16〜40、リード 05〜40mm
- リード精度:C7、C8、C10
- 適用設備:一般産業機械、搬送装置等
精密ボールねじ
- 最先端設備、熟練技術によって研削され、組立、検査に至るまで徹底した品質管理体制のもとで品質の品質の安定性を保証します。
- 生産範囲は軸径Φ16〜63 、リード 05〜20mm 対応します。
- ナットの種類が豊富に備えていますので使用条件に合わせて選択してください。

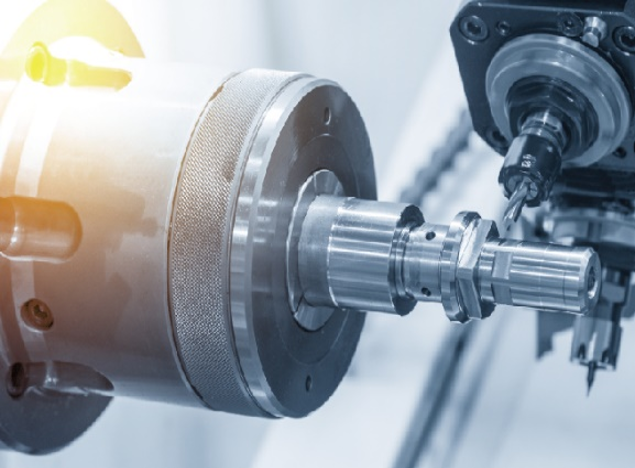

適用設備 工作機械、自動化生産ライン、マシニングセンター、医療機器等幅広く使用されています。
規格
リード精度 |
JISB1192による C1, C3, C5, C7 |
軸方向隙間 |
0以下 |
0~0.005 |
0~0.01 |
0~0.02 |
0~0.05 |
D・N値 |
DN最大値15000 |
- 軸径Φ140が標準生産品であり小リードから大リードまで多種類備えております。
- 高防塵シールの改善により防塵機能が従来品と比較にて大幅上昇されています。
- サポートベアリング一体形の研削ボールねじの対応できます。

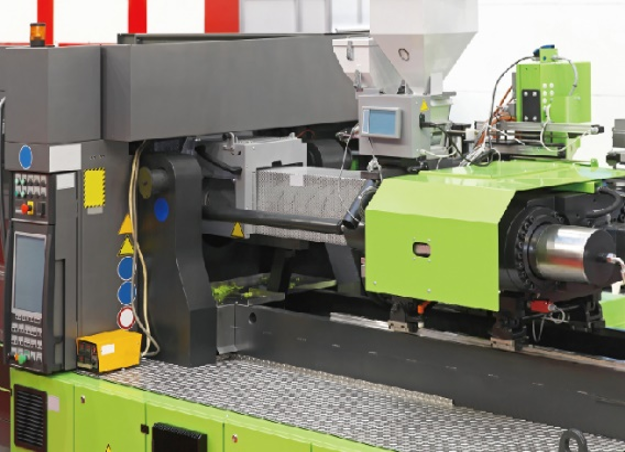

適用設備 金属、樹脂射出成形機、プレス機、建設機械
規格
リード精度 |
JISB1192による C5, C7 |
軸方向隙間 |
0~0.05 |
D・N値 |
PBS形 |
DN值≤ 50000 ~DN 值≤ 100000 |
HSP/HPL形 |
リード20,25 DN値≦140000 |
リード50,70 dDN値≦100000 |
HSL |
DN値≦120000 |
