防塵・防錆 装置
- リニアレールシステムに異物が混入すると早期寿命の原因になりますので、異物混入防止のための防塵装置が必要です。
標準品より更に防塵効果が必要な場合は、ダブルシール、スクレーパ、ジャバラ等オプション装置が用意されておりますのでご使用環境に合わせて選択してください。
| 防塵記号 | 効果 |
|---|---|
| 無記号 | エンドシールとサイドシール付は標準仕様です。 (15サイズを除く) |
| MF | 標準品のエンドシールの内側に特殊樹脂製の潤滑油含油の潤滑コンテナを取付けます。 長期メンテナンスフリー及び高防塵効果が得られます。 |
| DD | エンドシールを2枚重ねたダブルシールです。 防塵効果を更に高めます。 |
| ZZ | 標準品のエンドシール+金属製防塵用スクレーパの防塵装置です。溶接環境等での防塵効果を高めます。 |
| KK | エンドシール2枚にスクレーパの三重の防塵対策です。超防塵効果が得られます。 |
| RC | レールキャップ。 レールの取付穴に切粉等が溜まらないようにします。 |
RC(レールキャップ)が必要な場合は(無料)、 ご注文の時「RC付」 と明記して下さい。
- 標準仕様
- MFシール
- DDシール
- ZZシール
- KKシール

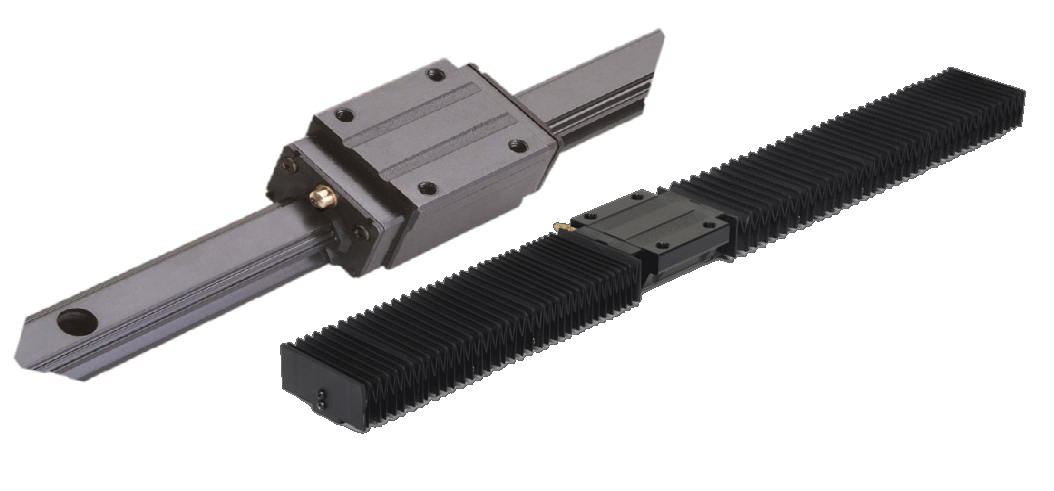

専用ジャバラ仕様 (SH-DA)
- 多量のごみやほこり、切りくず等大きな異物が軌道に付着するときは、全体を覆う方法のジャバラ使用をお勧めします。
ジャバラ形式
- 端面ジャバラの場合: SH15DA-70/280
- 中間ジャバラの場合 SH15DA-300 (ブロック間距離)
ジャバラ長さの計算
- ジャバラ使用の場合、レールの両端面に取付用のタップ穴を設ける必要があります。
- リニアレールとジャバラセット注文の場合は、SBCにて加工します。
| Lmax = A X Lmin | 最大伸長時長さ:Lmax 最小収縮時長さ:Lmin A: 伸縮率 |
| 型番 | 伸縮率 |
|---|---|
| SBI 15~20 | 4 |
| SBI 25 | 5 |
| SBI 30 | 6 |
| SBI 35~45 | 7 |
| SBI 55~65 | 8 |
SBI形の材質
- SBIシリーズの材質はレールはＳ55Ｃ、ブロックはSCM420ボールはSUJ2になります。
- B防錆
- Ｒ処理（低温クロームメッキ）
- 防錆、耐食性を向上させるための電解被膜処理です。
- FR処理（フッ化低温クロームメッキ）
- 低温クロームメッキ後、フッ素でコーティングを施す処理です。水、塩水に強く高耐食性が得られます。
