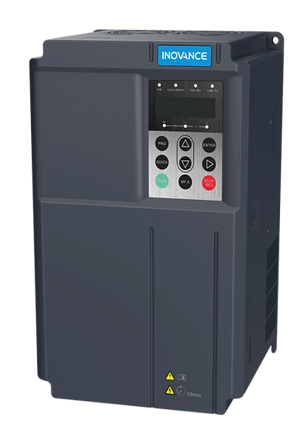

小型ベクトル インバータ
MD200シリーズ
MD200インバータは、低消費電力、低コスト市場ニーズに対応して開発された単相220VAC及び3相380VACミニインバータです。
MD200はV/F制御と速度センサレスベクトル制御(SVC)採用により、高電力密度、高EMC仕様設計、高保護性能を実現した製品です。
- 特 長
- コンパクト設計、低コスト
- 使いやすさ
Side by Sideのインストール、DIN railのインストール
アナログ入力仕様変更可能(電圧-電流)
リモートキーパッドサポート（MDKE8、MDKE9）
製品カバーをはがさずに配線可能
- PCBコーティングによる防塵効果の強化
- パルス機能をサポート（入力、最大20kHz）
- オプション仕様
MDKE8：リモートキーパッド（7セグメントタイプ）
MDKE9：リモートキーパッド（LCDタイプ）
- Simple PLC機能のサポート

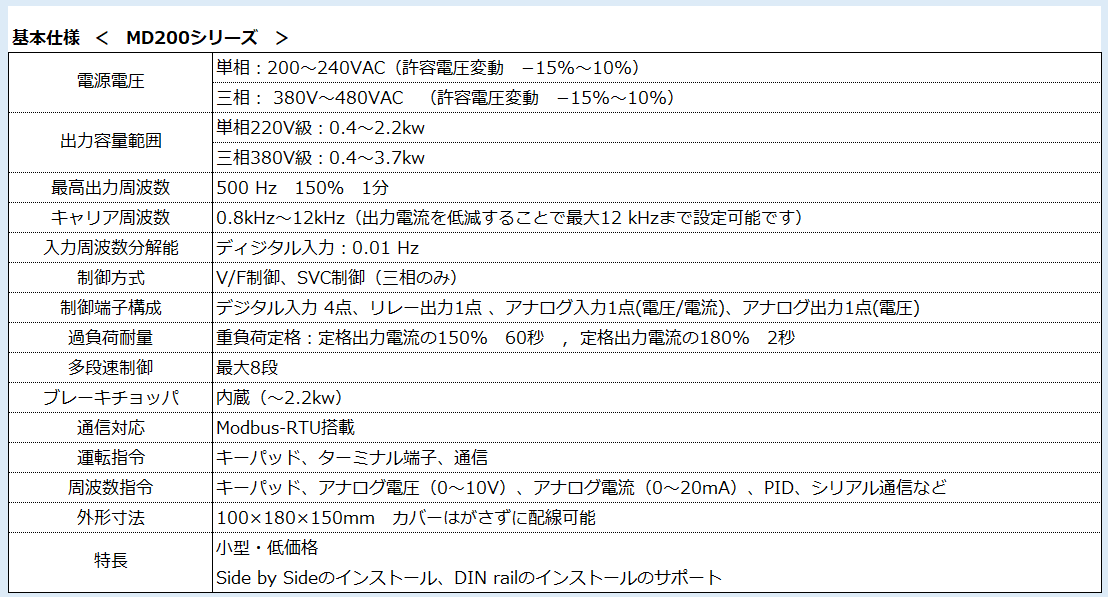

- 基本仕様
| 項目 | 仕様 |
|---|---|
| 電源電圧 | 単相：200～240VAC（許容電圧変動 −15%～+10%） |
| 三相：380V～480VAC（許容電圧変動 −15%～+10%） | |
| 出力容量範囲 | 単相220V級：0.4～2.2kW |
| 三相380V級：0.4～3.7kW | |
| 最高出力周波数 | 500 Hz 150％ 1分 |
| キャリア周波数 | 0.8kHz～12kHz（出力電流を低減することで最大12kHzまで設定可能） |
| 入力周波数分解能 | ディジタル入力：0.01 Hz |
| 制御方式 | V/F制御、SVC制御（三相のみ） |
| 制御端子構成 | デジタル入力 4点、リレー出力 1点、アナログ入力 1点（電圧/電流）、アナログ出力 1点（電圧） |
| 過負荷耐量 | 重負荷定格：定格出力電流の150% 60秒、定格出力電流の180% 2秒 |
| 多段速制御 | 最大8段 |
| ブレーキチョッパ | 制動ユニット内蔵（全容量） |
| 通信対応 | Modbus-RTU（内蔵）、CANlink |
| 運転指令 | キーパッド、ターミナル端子、シリアル通信 |
| 周波数指令 | キーパッド、アナログ電圧（0～10V）、アナログ電流（0～20mA）、PID、シリアル通信など |
| 外形寸法 | 100×180×150mm（カバーを外さずに配線可能） |
