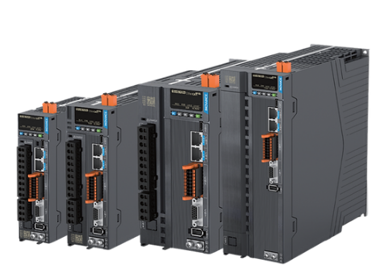

汎用サーボドライブ
SV670-INT
SV670シリーズは標準の中小電力ACサーボ製品です。電力は50W〜7.5KWで、パルス、Modbus、CANopen、CANlink、EtherCAT制御モードをサポートするモーションユニットで、位置決め、同期、カム、速度、トルクなど、様々なモーション制御を実現します。
高速、高精度、高性能、装置デバッグフリー機能を備えたハイエンドサーボドライバです。
- 特 長
- 容量：50W～7.5KW
- 速度応答周波数：3.2 kHz
- サーボモータエンコーダ対応：
- INOVANCE MS1サーボモータ 23ビットアブソリュートエンコーダ
- リニアモータ、DDモータ駆動対応
- フルクローズ制御標準搭載：ABZフィードバック
- STO (Safe Torque Off) 機能搭載 - SIL3 Level (オプション)
- 適合規格：CE, cUL, KC
- 指令方法：
- SV670P - パルス / アナログ / CANopen
- SV670N - EtherCAT
- 汎用アプリケーション及び複雑なアプリケーションに対応
- 超高速電流ループ搭載
- Third partyエンコーダ対応：ABZ、Nikon、Tamagawa
- USB-C対応

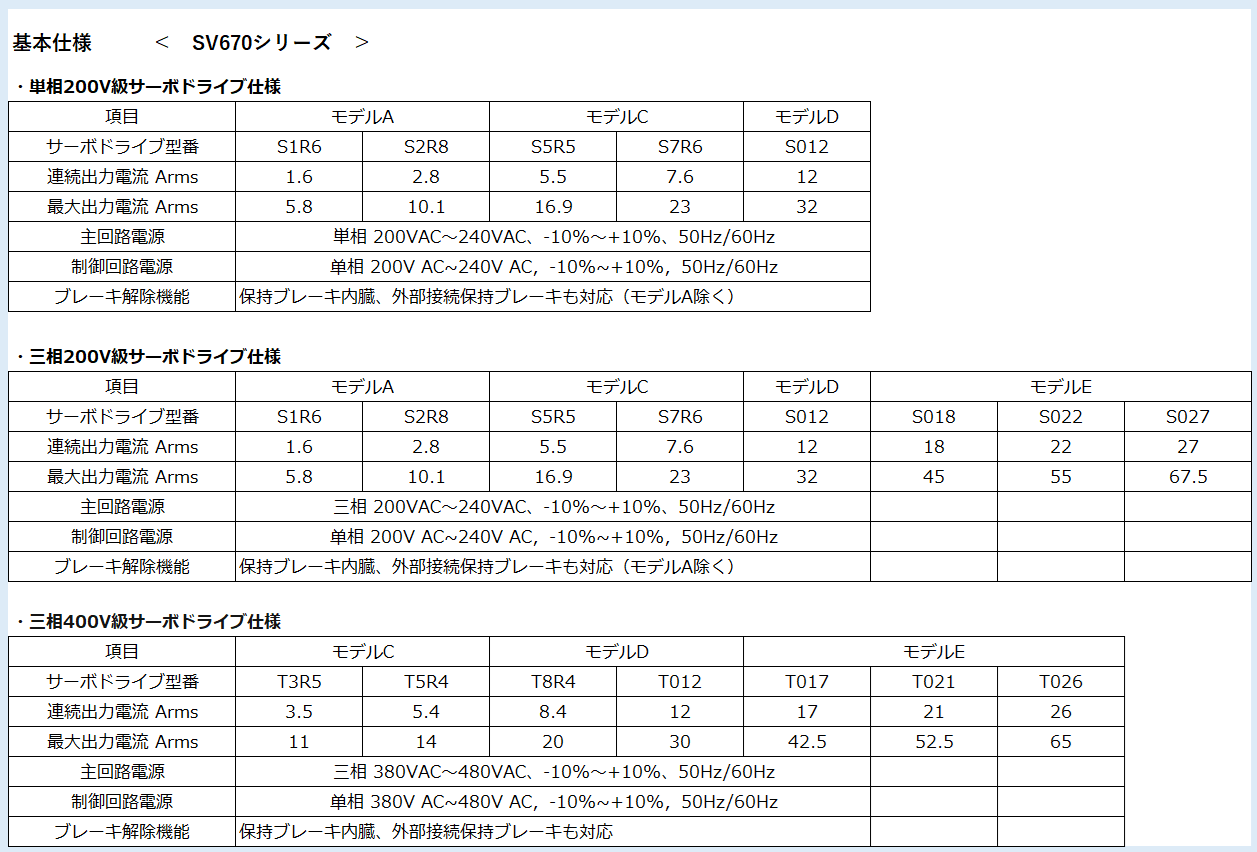

- 基本仕様
| 項目 | モデルA | モデルC | モデルD | ||
|---|---|---|---|---|---|
| 呼び型番 | S1R6 | S2R8 | S5R5 | S7R6 | S012 |
| 連続出力電流 (Arms) | 1.6 | 2.8 | 5.5 | 7.6 | 12 |
| 最大出力電流 (Arms) | 5.8 | 10.1 | 16.9 | 23 | 32 |
| 主回路電源 | 単相 200VAC～240VAC、-10%～+10%、50Hz/60Hz | ||||
| 制御回路電源 | 単相 200VAC～240VAC、-10%～+10%、50Hz/60Hz | ||||
| 回生抵抗機能 | 回生抵抗と外部接続回生抵抗をサポート（シリーズAのみ内蔵回生抵抗構造標準化対象外） | ||||
| 項目 | モデルA | モデルC | モデルD | モデルE | ||||
|---|---|---|---|---|---|---|---|---|
| 呼び型番 | S1R6 | S2R8 | S5R5 | S7R6 | S012 | S018 | S022 | S027 |
| 連続出力電流 (Arms) | 1.6 | 2.8 | 5.5 | 7.6 | 12 | 18 | 22 | 27 |
| 最大出力電流 (Arms) | 5.8 | 10.1 | 16.9 | 23 | 32 | 45 | 55 | 67.5 |
| 主回路電源 | 三相 200VAC～240VAC、-10%～+10%、50Hz/60Hz | |||||||
| 制御回路電源 | 単相 200VAC～240VAC、-10%～+10%、50Hz/60Hz | |||||||
| 回生抵抗機能 | 回生抵抗と外部接続回生抵抗をサポート（シリーズAのみ内蔵回生抵抗構造標準化対象外） | |||||||
| 項目 | モデルC | モデルD | モデルE | ||||
|---|---|---|---|---|---|---|---|
| 呼び型番 | T3R5 | T5R4 | T8R4 | T012 | T017 | T021 | T026 |
| 連続出力電流 (Arms) | 3.5 | 5.4 | 8.4 | 12 | 17 | 21 | 26 |
| 最大出力電流 (Arms) | 11 | 14 | 20 | 30 | 42.5 | 52.5 | 65 |
| 主回路電源 | 三相 380VAC～480VAC、-10%～+10%、50Hz/60Hz | ||||||
| 制御回路電源 | 単相 380VAC～480VAC、-10%～+10%、50Hz/60Hz | ||||||
| 回生抵抗機能 | 内蔵回生抵抗及び外部接続回生抵抗をサポート | ||||||
