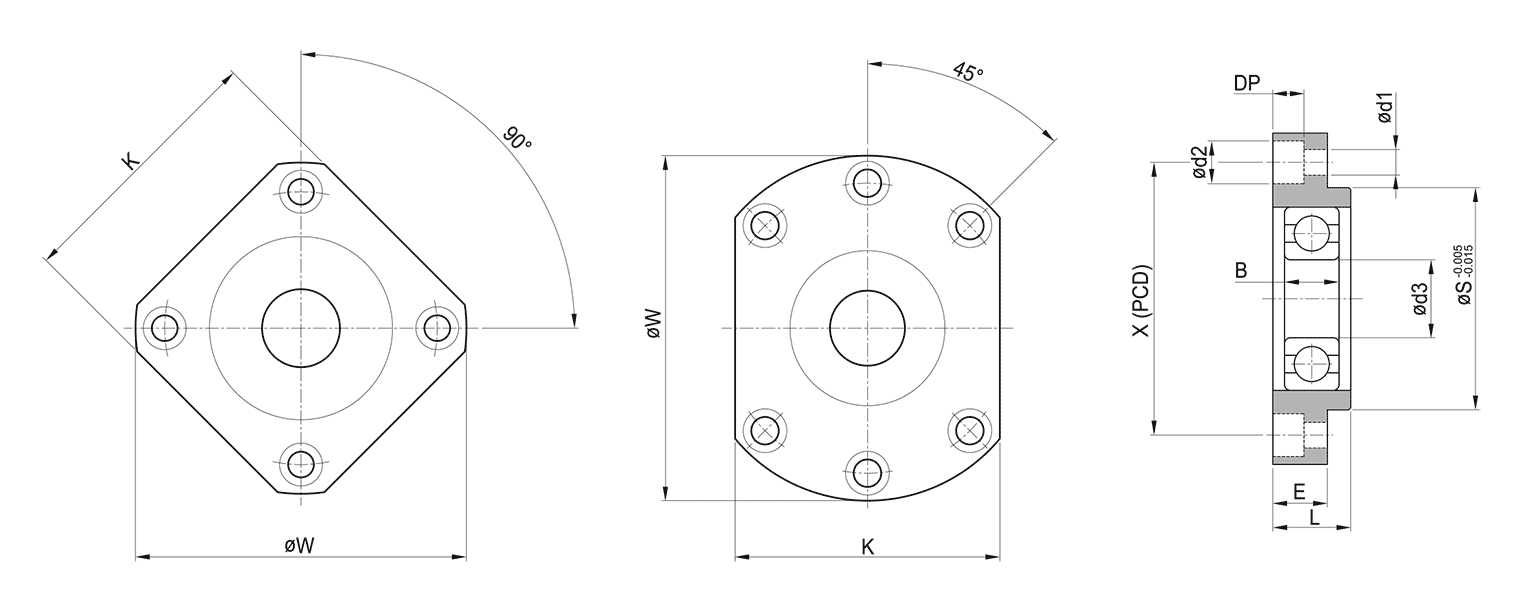

サポートユニットFF

型番 d3 W K S L E X
(PCD)		 d1 d2 DP B 使用止め輪 使用軸受 2D dwg 3D IGES 3D STEP 型番
FF 8 6 43 35 28 11 6 35 3.4 6.5 4 6 C6 606ZZ FF 8
FF 10 8 52 42 34 12 7 42 4.5 8 5 7 C8 608ZZ FF 10
FF 12 10 54 44 36 15 8 44 4.5 8 5 8 C10 6000ZZ FF 12
FF 15 15 63 52 40 17 9 50 5.5 9.5 6 9 C15 6002ZZ FF 15
FF 20 20 85 68 57 20 14 70 6.6 11 10 14 C20 6204ZZ FF 20
FF 25 25 122 92 80 30 15 100 11 17.5 11 15 C25 6205ZZ FF 25
FF 30 30 138 106 90 32 15 116 11 17.5 11 16 C30 6206ZZ FF 30
FF 40 40 176 128 120 36 18 150 14 20 13 18 C40 6208ZZ FF 40
