| 型番 | 0 ねじ軸外径 |
db ねじ軸内径 |
I リード |
dp ボール中心径 |
dc 軸谷径 |

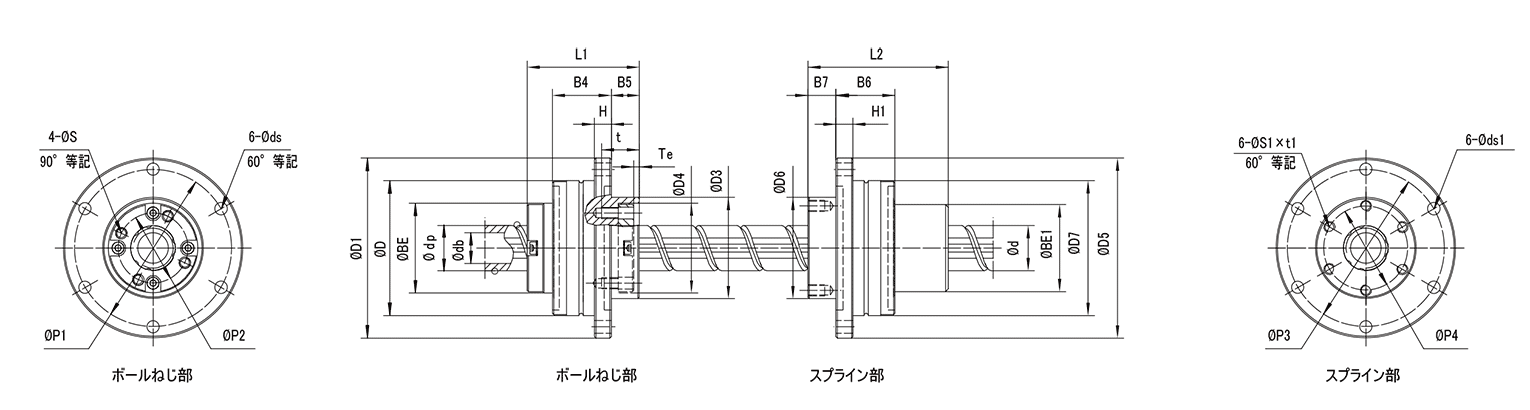

基本定格荷重(kN) | ｻﾎﾟｰﾄﾍﾞｱﾘﾝｸﾞ基本定格荷重(kN) | 重量 | 取付寸法 (mm) | 型番 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 動定格Ca | 静定格Coa | 静定格Coa | 静定格Coa | ナット(kg) | 軸(kg/m) | D1 | D(g6) | D3(h7) | AE | L1 | BE | H | B4 | B5 | t1 | t2 | P1 | P2 | S | d1 | ||||||||
| RBSL1616 | 16 | 11 | 16 | 16.4 | 13.6 | 4.2 | 7.2 | 6.9 | 7.8 | 0.26 | 0.73 | 54 | 42 | 32.5 | 29 | 38.2 | 31 | 4 | 18 | 9.7 | 8.5 | 7 | 48 | 25 | M3 | 3.4 | RBSL1616 | |
| RBSL2020 | 20 | 14 | 20 | 20.6 | 17.4 | 6.5 | 12.7 | 7.3 | 9.5 | 0.44 | 1.12 | 64 | 48 | 39.5 | 36 | 45.6 | 37 | 6 | 21 | 12.2 | 10.5 | 9 | 56 | 30 | M4 | 4.5 | RBSL2020 | |
| RBSL2525 | 25 | 18 | 25 | 26 | 21.9 | 8 | 14.4 | 9.4 | 11.9 | 0.68 | 1.68 | 72 | 56 | 43.5 | 42 | 55 | 41.6 | 6 | 21 | 13.2 | 12 | 10 | 64 | 31 | M5 | 4.5 | RBSL2525 | |
| 型番 | 静的許容ﾓｰﾒﾝﾄ MA(N‧m) |
基本定格トルク | 基本動定格荷重(kN) | ｻﾎﾟｰﾄﾍﾞｱﾘﾝｸﾞ基本動定格荷重(kN) | 重量（KG) | 取付寸法 (mm) | 型番 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 動定格トルク Cr | 静定格トルク Cor | 動定格Ca | 静定格Coa | 動定格Ca | 静定格Coa | D5 | D6(H7) | D7(g6) | L2 | AE1 | BE1 | B6 | B7 | H1 | t3 | t4 | P3 | P4 | ds1 | S1 | A | ||||
| RBSL1616 | 77.2 | 44.7 | 68.8 | 8.6 | 13.2 | 6.6 | 5.5 | 0.25 | 54 | 32.5 | 42 | 46 | 27.5 | 28 | 18 | 13 | 4 | 11.5 | 6 | 48 | 25 | 3.4 | M3 | 20° | RBSL1616 |
| RBSL2020 | 146 | 76.5 | 130.4 | 11 | 18.8 | 8.4 | 6.8 | 0.4 | 64 | 36 | 48 | 58.6 | 32 | 32.5 | 21 | 15.8 | 6 | 11.8 | 6 | 56 | 30 | 4.5 | M4 | 25° | RBSL2020 |
| RBSL2525 | 228 | 125.3 | 207 | 15.9 | 26.2 | 9.7 | 8.5 | 0.63 | 72 | 43.5 | 56 | 67 | 39.6 | 40 | 21 | 19.2 | 6 | 13 | 7 | 64 | 36 | 4.5 | M5 | 25° | RBSL2525 |
