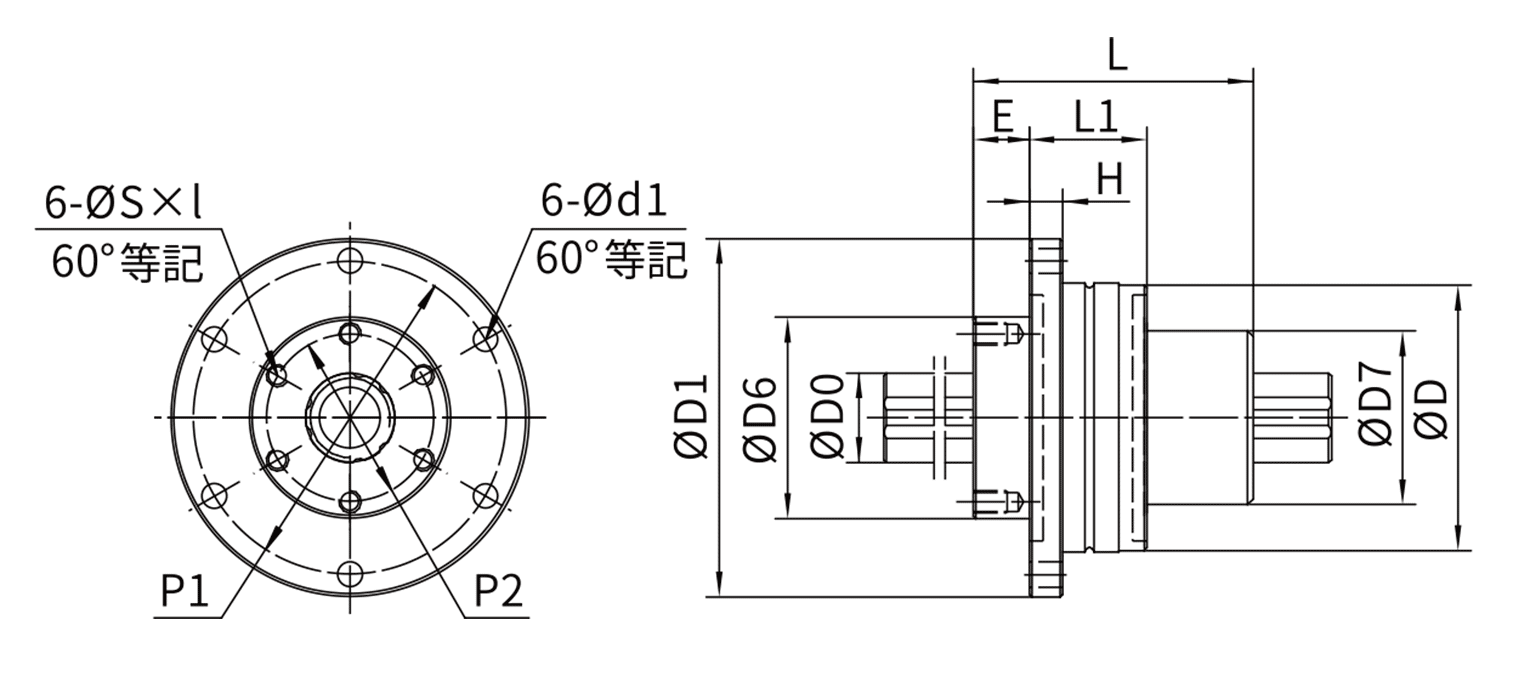

LSMB形（リニアブッシュ型）

型番 Do(h7)軸
外径		 基本定格荷重(kN) 軸受定格荷重(kN) 基本定格トルク(N‧m) 静的許容ﾓｰﾒﾝﾄ
MA(N/m)		 重量 D(h6)
外径		 L D1 D6(g6) D7 H L1 E P1 P2 s×l D1 CAD 型番
動定格 C 静定格 Co 動定格 Cr 静定格 Cor 動定格 CT 静定格 COT ﾅｯﾄ(kg) 軸(kg/m)

2d dwg

 2d dxf 3d step
LSMB16 16 7.1 12.6 8.4 6.8 31.4 34.3 67.6 0.36 1.6 48 50 64 36 31 6 21 10 56 30 M4×6 4.5 LSMB16
LSMB20 20 10.2 17.8 9.7 8.5 56.9 55.9 118 0.5 2.5 56 63 72 43.5 35 6 21 12 64 36 M5×8 4.5 LSMB20
LSMB25 25 15.2 25.8 13.8 13.2 105 103 210 0.8 3.9 66 71 86 52 42 7 25 13 75 44 M5×8 5.5 LSMB25
LSMB32 32 20.5 34 14.6 15.3 180 157 290 1.25 5.6 78 80 103 63 52 8 25 17 89 54 M6×10 6.6 LSMB32
