単軸サーボドライブ

HOME > 製品ラインナップ > サーボ > SV680

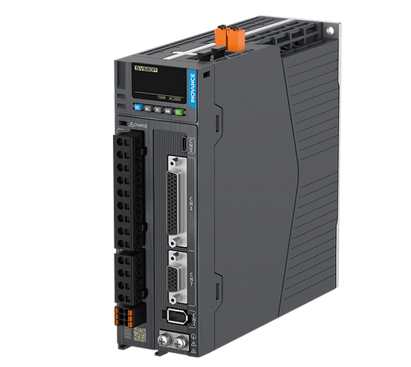

SV680-INT

SV680は高速、高精度、高性能、装置デバッグフリー機能を備えたハイエンドサーボドライバです。CE、UL、KC、EAC、UKCA、機能安全認証済み、国際基準アプリケーションニーズに応えるサーボドライブです。

特 長
  • 容量：50W～7.5KW
  • 複雑なアプリケーションに対応、国際安全規格認証済み
  • 速度応答周波数：3.5 kHz
  • サーボモータ制御
    • INOVANCE MS1サーボモータ 23bit アブソリュートエンコーダサポート（A3）
    • INOVANCE MS1サーボモータ 26bit アブソリュートエンコーダサポート（A6）
    • INOVANCE MS1サーボモータ 26bit バッテリレスアブソリュートエンコーダサポート（V6）
  • 指令方法：
    • SV680P - パルス / アナログ / CANopen
    • SV680N - EtherCAT
  • リニアモータ、DDモータ駆動対応
  • Third partyエンコーダ対応：ABZ、Nikon、Tamagawa、EnDat2.2、BISS-C、SSI
  • フルクローズ制御標準搭載：ABZ, BISS-C, SSI, EnDat2.2, Nikon, Tamagawa
  • FSoE (FailSafe Over EtherCAT) 対応
  • Functional Safety（オプション）：STO, SS1, SS2, SOS, SSM, SBC, SDI, SLS
  • ブレーキモータ用リレー標準搭載
  • USB-C対応
  • 適合規格：CE, UL
  • STO (Safe Torque Off) 機能搭載 - SIL3 Level（オプション）
  • Gantry制御対応
基本仕様
単相200V
項目 モデルA モデルC モデルD
呼び型番 S1R6 S2R8 S5R5 S7R6 S012
連続出力電流 (Arms) 1.6 2.8 5.5 7.6 12
最大出力電流 (Arms) 5.8 10.1 16.9 23 32
主回路電源 単相 200VAC～240VAC、-10%～+10%、50Hz/60Hz
制御回路電源 単相 200VAC～240VAC、-10%～+10%、50Hz/60Hz
制御回路用電源回路 24V DC、-15%～+15%（バックアップ機能付きの -PINT モデルにのみ適用）
電源範囲 （記載情報なし）
回生抵抗器 回生抵抗と外部接続回生抵抗をサポート（シリーズAのみ内蔵回生抵抗構造標準化対象外）
三相200V
項目 モデルA モデルC モデルD モデルE
呼び型番 S1R6 S2R8 S5R5 S7R6 S012 S018 S022 S027
連続出力電流 (Arms) 1.6 2.8 5.5 7.6 12 18 22 27
最大出力電流 (Arms) 5.8 10.1 16.9 23 32 45 55 67.5
主回路電源 三相 200VAC～240VAC、-10%～+10%、50Hz/60Hz
制御回路電源 単相 200VAC～240VAC、-10%～+10%、50Hz/60Hz
制御回路用電源回路 24V DC、-15%～+15%（バックアップ機能付きの -PINT モデルにのみ適用されます）
電源範囲 （記載情報なし）
回生抵抗器 回生抵抗と外部接続回生抵抗をサポート（シリーズAのみ内蔵回生抵抗構造標準化対象外）
三相400V
項目 モデルC モデルD モデルE
呼び型番 T3R5 T5R4 T8R4 T012 T017 T021 T026
連続出力電流 (Arms) 3.5 5.4 8.4 12 17 21 26
最大出力電流 (Arms) 11 14 20 30 42.5 52.5 65
主回路電源 三相 380VAC～480VAC、-10%～+10%、50Hz/60Hz
制御回路電源 単相 380VAC～480VAC、-10%～+10%、50Hz/60Hz
制御回路用電源回路 24V DC、-15%～+15%（バックアップ機能付きの -PINT モデルにのみ適用されます）
電源範囲 （記載情報なし）
回生抵抗器 回生抵抗と外部接続回生抵抗をサポート
