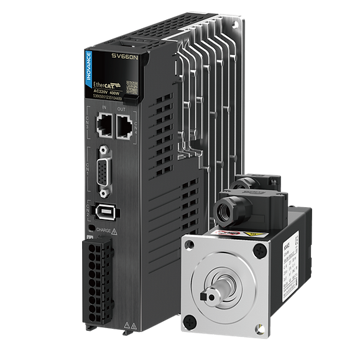

汎用サーボドライブ
SV660-INT
SV660シリーズは、高性能中小電力ACサーボドライブ製品です。
超高速電流ループ、STO(Safe Torque Off)を 搭載し、EtherCAT(CoE) CiA402ファイルに対応可能な製品です。
電力範囲は50W〜7.5kWで、EtherCAT、Modbus、CANopen、CANLink、Profinet通信対応します。
- 特 長
- 容量：50W～7.5KW
- 速度応答周波数 3.2 kHz
- 超高速電流ループ搭載
- EtherCAT(CoE) CiA402 プロファイル対応
- 適合規格 (CE, cUL, KC)
- STO (Safe Torque Off) 機能搭載 - SIL3 Level (オプション)
- 指令方法：
- SV660P - パルス
- SV660N - EtherCAT
- SV660F - Profinet
- サーボモータエンコーダ対応：
- INOVANCE MS1 サーボモータ 23ビットアブソリュートエンコーダ（A3）

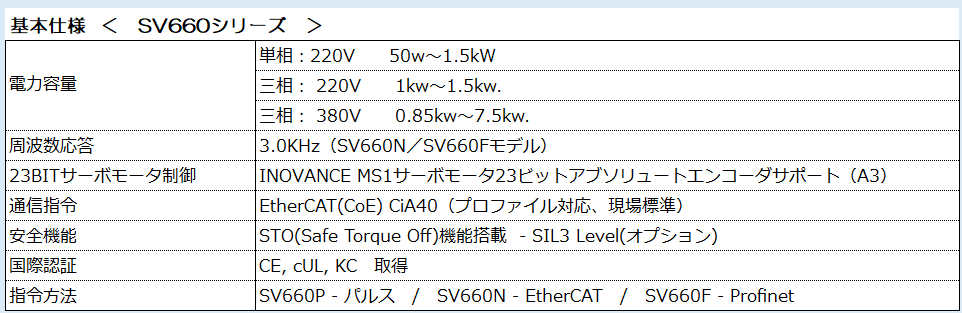

- 基本仕様
| 項目 | モデル A | モデル B | |
|---|---|---|---|
| 呼び型番 | S1R6 | S2R8 | S5R5 |
| 定格電流 (Arms) | 1.6 | 2.8 | 5.5 |
| 最大出力電流 (Arms) | 5.8 | 10.1 | 16.9 |
| 電源電圧 | 単相 200VAC～240VAC、-15%～+10%、50Hz/60Hz | ||
| 内部回生抵抗機能 | 無し | 50Ω/50W | |
| 項目 | モデル C | モデル D |
|---|---|---|
| 呼び型番 | S7R6 | S012 |
| 定格電流 (Arms) | 7.6 | 11.6 |
| 最大出力電流 (Arms) | 23 | 32 |
| 電源電圧 | 単相 200VAC～240VAC、-15%～+10%、50Hz/60Hz | |
| 内部回生抵抗機能 | 無し | 25Ω / 60W |
| 項目 | モデル C | モデル D | モデル E | ||||
|---|---|---|---|---|---|---|---|
| 呼び型番 | T3R5 | T5R4 | T8R4 | T012 | T017 | T021 | T026 |
| 定格電流 (Arms) | 3.5 | 5.4 | 8.4 | 11.9 | 16.5 | 20.8 | 25.7 |
| 最大出力電流 (Arms) | 11 | 14 | 20 | 39.7 | 41.2 | 52.1 | 64.2 |
| 電源電圧 | 三相 380VAC～440VAC、-15%～+10%、50Hz/60Hz | ||||||
| 内部回生抵抗機能 | 100Ω / 60W | 50Ω / 75W | 35Ω / 100W | ||||
