ミニチュア SEW形

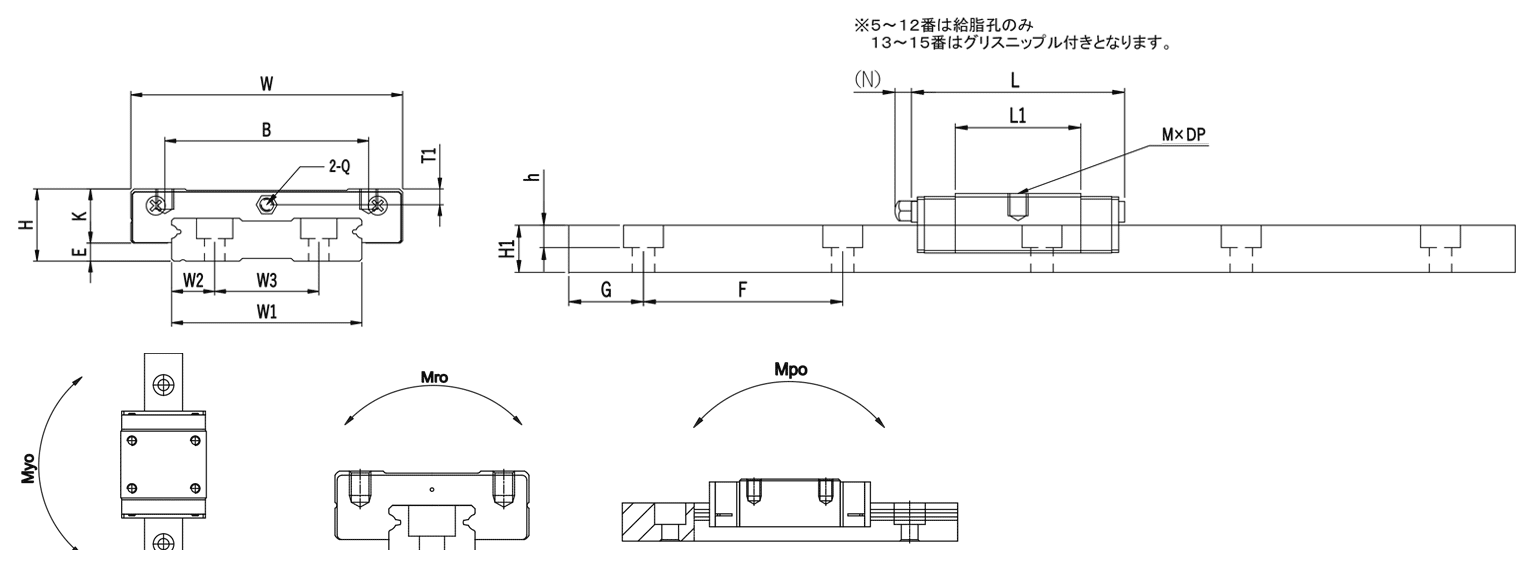

| 型番 | 組立寸法 | ブロック寸法 | レール寸法 | 基本定格荷重[KN] | 静的許容モーメント [N・m] |
質量 | 2D dwg | 3D STEP | 型番 | |||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 取付穴 | L1 | K | T1 | N | Q | W1 | W2 | W3 | H1 | F | ボルト取付穴 | G | 動定格 | 静定格 | ||||||||||||||||||
| H | W | L | E | B | J | M | DP | d | D | h | C(KN) | Co(KN) | Mro | Mpo | Myo | ブロック [Kg] |
レール [Kg/m] |
|||||||||||||||
| SEW5C | 6.5 | 17 | 21 | 1.3 | 13 | - | M2.5 | 1.5 | 13.4 | 5.2 | 1.4 | - | ø0.5 | 10 | 3.5 | - | 4 | 20 | 2.9 | 4.8 | 1.6 | 5 | 0.67 | 1.09 | 5.63 | 2.60 | 2.60 | 0.005 | 0.299 | SEW5C | ||
| SEW7C | 9 | 25 | 24 | 2 | 19 | - | M3 | 3 | 12.6 | 7 | 1.7 | - | ø0.5 | 14 | 5.5 | - | 5.5 | 30 | 3.5 | 6 | 3.2 | 10 | 1.10 | 1.51 | 10.83 | 3.40 | 3.40 | 0.012 | 0.560 | SEW7C | ||
| SEW9C | 12 | 30 | 28.1 | 3 | 21 | - | M3 | 3 | 16.5 | 9 | 3.2 | - | ø0.5 | 18 | 6 | - | 7 | 30 | 3.5 | 6 | 4.5 | 10 | 1.52 | 2.12 | 19.41 | 6.20 | 6.20 | 0.023 | 0.912 | SEW9C | ||
| SEW12C | 14 | 40 | 31.1 | 4 | 28 | - | M3 | 3.5 | 17.5 | 10 | 3 | - | ø0.5 | 24 | 8 | - | 8.5 | 40 | 4.5 | 8 | 4.5 | 15 | 2.75 | 3.34 | 40.73 | 10.30 | 10.30 | 0.040 | 1.369 | SEW12C | ||
| SEW13C | 15 | 50 | 35.3 | 3 | 35 | - | M4 | 4.5 | 18.7 | 12 | 3.1 | 3.3 | A-M3 | 30 | 10 | - | 9 | 40 | 4.5 | 8 | 4.5 | 15 | 3.69 | 4.35 | 66.10 | 14.30 | 14.30 | 0.060 | 2.086 | SEW13C | ||
| SEW15C | 16 | 60 | 42.8 | 4 | 45 | - | M4 | 4.5 | 25.2 | 12 | 3.5 | 3.3 | A-M3 | 42 | 9 | 23 | 9.5 | 40 | 4.5 | 8 | 4.5 | 15 | 4.95 | 6.06 | 128.40 | 26.90 | 26.90 | 0.086 | 2.886 | SEW15C | ||
- 材質
- ブロック：ステンレス
- レール：ステンレス
- ボール：高炭素クロム軸受鋼鋼材
