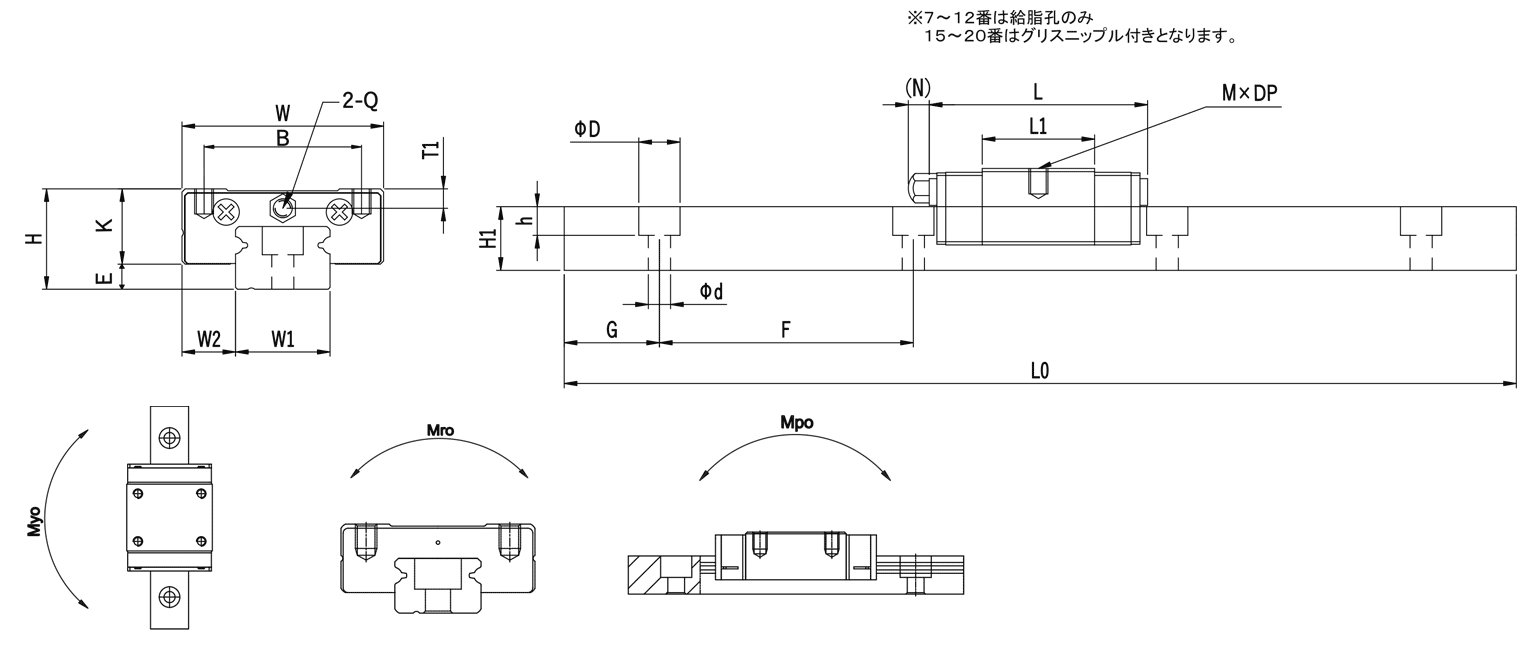

ミニチュア SE形
| 型番 | 組立寸法 | ブロック寸法 | レール寸法 | 基本定格荷重[KN] | 静的許容モーメント [N・m] |
質量 | 2D dwg | 3D STEP | 型番 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 取付穴 | L1 | K | T1 | N | Q | W1 | W2 | H1 | F | ボルト取付穴 | G | 動定格 | 静定格 | ||||||||||||||||||
| H | W | L | E | B | J | M | DP | d | D | h | C(KN) | Co(KN) | Mro | Mpo | Myo | ブロック K[g] |
レール [Kg/m] |
||||||||||||||
| SE5C | 8 | 12 | 17 | 1 | 8 | - | M2 | 1.5 | 9.4 | 5 | 1.2 | - | φ0.5 | 5 | 3.5 | 3.7 | 15 | 2.4 | 3.6 | 0.8 | 5 | 0.519 | 0.757 | 2.01 | 1.3 | 1.3 | 0.003 | 0.139 | SE5C | ||
| SE7C | 8 | 17 | 19.8 | 1.5 | 12 | - | M2 | 2.5 | 9.6 | 6.5 | 1.5 | - | ø0.5 | 7 | 5 | 5 | 15 | 2.4 | 4.2 | 2.3 | 5 | 0.901 | 1.136 | 4.14 | 1.9 | 1.9 | 0.006 | 0.253 | SE7C | ||
| SE9C | 10 | 20 | 22.4 | 2 | 15 | - | M3 | 3 | 11.8 | 8 | 2.2 | - | ø0.5 | 9 | 5.5 | 6 | 20 | 3.5 | 6 | 3.5 | 7.5 | 1.18 | 1.485 | 6.9 | 3.1 | 3.1 | 0.010 | 0.391 | SE9C | ||
| SE12C | 13 | 27 | 26.4 | 3 | 20 | - | M3 | 3.5 | 12.8 | 10 | 2.7 | - | ø0.5 | 12 | 7.5 | 8 | 25 | 3.5 | 6.5 | 4.5 | 10 | 2.175 | 2.385 | 14.79 | 5.4 | 5.4 | 0.020 | 0.679 | SE12C | ||
| SE15C | 16 | 32 | 34.4 | 4 | 25 | - | M3 | 4 | 17.7 | 12 | 3.1 | 3.3 | A-M3 | 15 | 8.5 | 10 | 40 | 3.5 | 6.5 | 4.5 | 15 | 3.418 | 3.895 | 29.99 | 12.2 | 12.2 | 0.038 | 1.071 | SE15C | ||
| SE20C | 20 | 40 | 39.8 | 5 | 30 | - | M4 | 6 | 22.2 | 15 | 4.2 | 3.3 | A-M3 | 20 | 10 | 11 | 60 | 6 | 9.5 | 5.5 | 20 | 4.512 | 5.299 | 54.05 | 20.7 | 20.7 | 0.080 | 1.572 | SE20C | ||
- 材質
- ブロック：ステンレス
- レール：ステンレス
- ボール：高炭素クロム軸受鋼鋼材
