マルチ インバータドライブ
MD810シリーズ

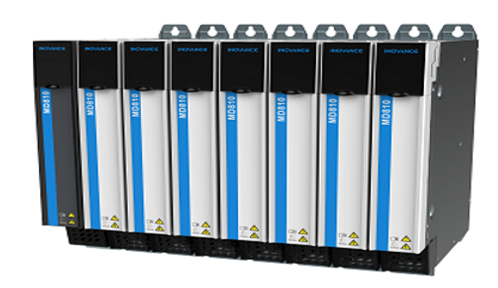

MD810マルチドライブは、Inovanceの低電圧多点駆動システムの次世代製品です。
AM610/H3Uやその他PLC高速バスとネットワークで接続し、シングルネットワークデバッグ、シングルネットワークドライブ制御します。非同期および同期サーボモータと互換性があり、23ビット絶対エンコーダが装備されているため、より強力な周波数を生成します。

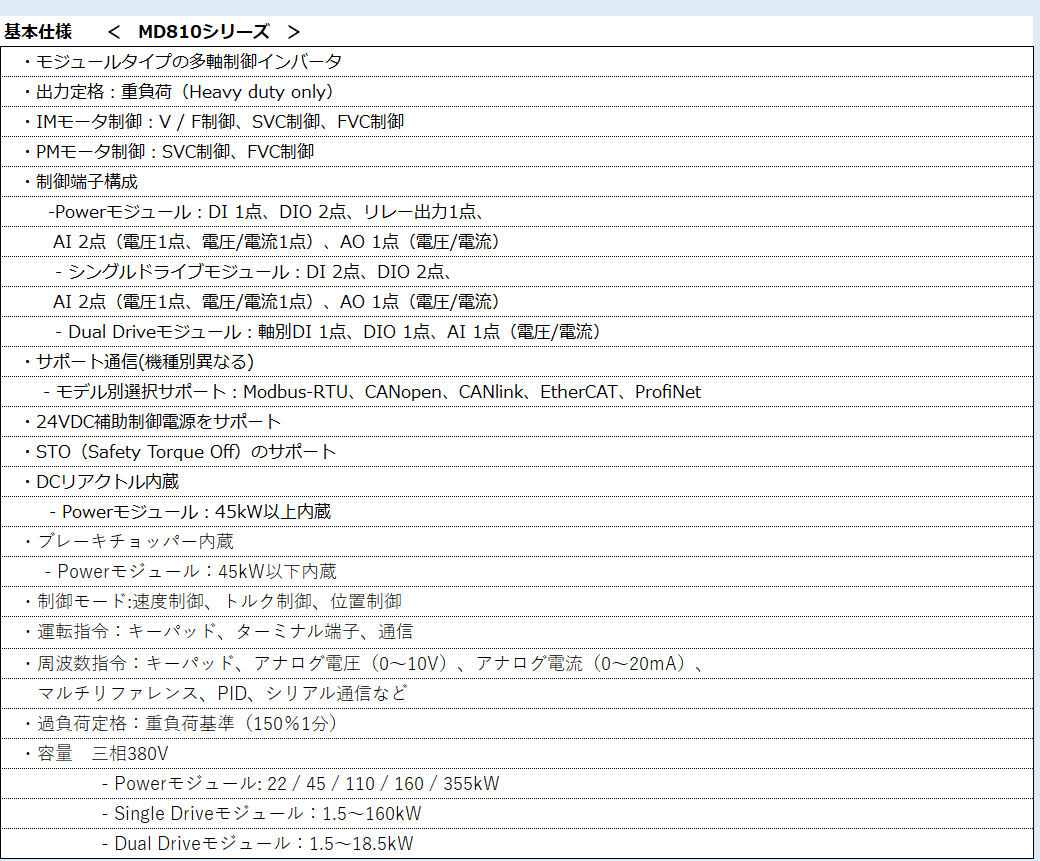

- 基本仕様
- モジュールタイプの多軸制御インバータ
- 出力定格：重負荷サポート（Heavy duty only）
- IMモータ制御：V / F制御、SVC制御、FVC制御をサポート
- PMモータ制御：SVC制御、FVC制御をサポート
- 制御端子構成
- Powerモジュール：DI 1点、DIO 2点、リレー出力1点、AI 2点（電圧1点、電圧/電流1点）、AO 1点（電圧/電流）
- Single Driveモジュール：DI 2点、DIO 2点、AI 2点（電圧1点、電圧/電流1点）、AO 1点（電圧/電流）
- Dual Driveモジュール：軸別DI 1点、DIO 1点、AI 1点（電圧/電流）
- サポート通信（機種別）
- モデル別選択サポート：Modbus-RTU、CANopen、CANlink、EtherCAT、ProfiNet
- 24VDC補助制御電源をサポート
- STO（Safety Torque Off）のサポート
- DCリアクトル内蔵
- Powerモジュール：45kW以上内蔵
- ブレーキチョッパー内蔵
- Powerモジュール：45kW以下内蔵
- 制御モード：速度制御、トルク制御、位置制御
- 運転指令：キーパッド、ターミナル端子、通信
- 周波数指令：キーパッド、アナログ電圧（0～10V）、アナログ電流（0～20mA）、マルチリファレンス、PID、シリアル通信など
- 過負荷定格：重負荷基準（150％1分）
- 多段速制御：マルチリファレンス機能による多段周波数制御をサポート（最大16段）
- 容量 三相380V入力
- Powerモジュール：22 / 45 / 110 / 160 / 355kW
- Single Driveモジュール：1.5〜355kW
- Dual Driveモジュール：1.5〜18.5kW
