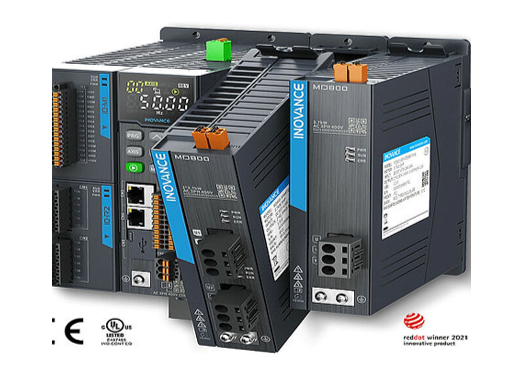

小型マルチインバータドライブ

MD800シリーズ

MD800シリーズ標準マルチポイントドライブインバータです。
低電力市場におけるマルチポイントドライブアプリケーション需要に対応して開発された次世代製品、ネットワーク通信対応強化により生産現場のデジタル化の加速に貢献製品です。1枚の高速通信拡張カードで最大8軸高速通信接続を可能にした費用対効果が高い製品です。

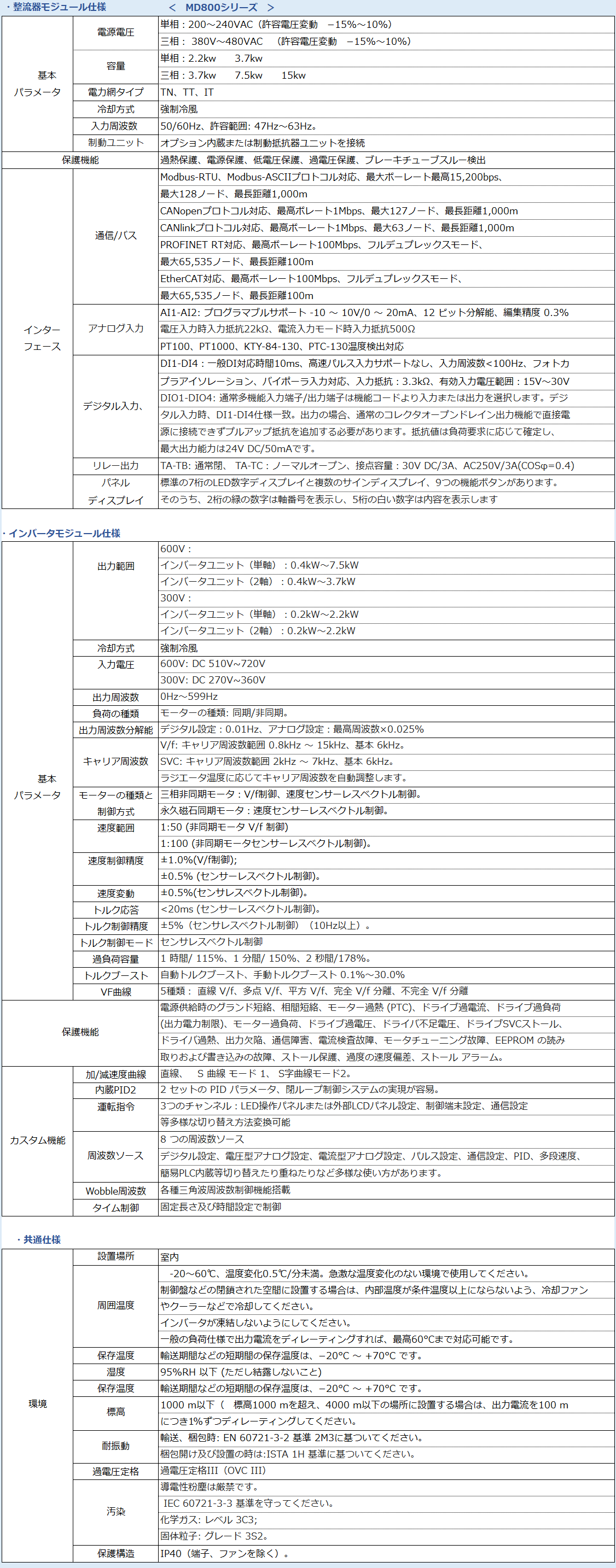

基本仕様

• モジュールタイプの多軸制御インバータ
• 出力定格：デュアルレーティングサポート（Heavy duty & Normal duty）
• IMモータ制御：V/F制御、SVC制御をサポート
• PMモータ制御：V/F制御、SVC制御対応
• 制御端子構成
  • DI 4点、DIO 4点、リレー出力1点
  • アナログ入力2点（電圧型1点、電流型1点）
• サポート通信
  • 内蔵：Modbus-RTU、CANopen、CANlink
  • オプション：EtherCAT、Ethernet/IP、ProfiNet、Modbus-TCP
• 24VDC補助制御電源をサポート
• STO（Safety Torque Off）のサポート
• ブレーキチョッパー内蔵（全容量）
• アモード：速度制御、トルク制御
• 運転指令：キーパッド、ターミナル端子、通信
• 周波数指令：キーパッド、アナログ電圧（0～10V）、アナログ電流（0～20mA）、マルチリファレンス、PID、シリアル通信など
• 過負荷定格：重負荷基準（150％ 1分）、軽負荷基準（110％ 1分）
• 多段速制御：マルチリファレンス機能による多段周波数制御をサポート（最大16段）
