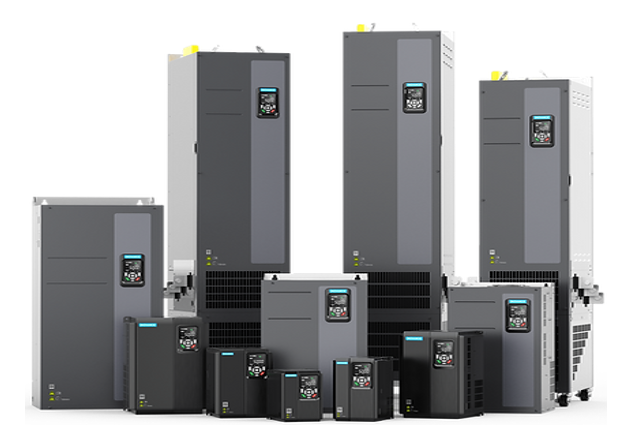

汎用高性能ベクトルインバータ
MD520シリーズ
MD520シリーズはINOVANCEが多年間蓄積技術を基に開発した高性能汎用ベクトルインバータで、非同期モータ駆動だけでなく、多様な高効率同期モータの駆動に対応できます。特に設備の省エネとアップデート機能を充実し、速度制御、トルク出力精度などは世界レベルに達しています。設備の故障検知機能と停止機能、SIL3グレードのSTOセキュリティ機能を搭載し、生産過程中の作業者及び設備の安全性の保護が期待できます。CE、UL、EAC、UKCAの国別の安全認証受けており、グローバルアプリケーション応用製品です。
- 基本仕様
- 広い使用範囲をサポートするV/F制御インバータ
- 容量
- 三相380V入力：0.4～630kW
- 三相220V入力：0.4～200kW
- 単相220V入力：0.4～2.2kW
- 出力定格：デュアルレーティングサポート（Heavy duty & Normal duty）
- 制御モード：速度制御、トルク制御
- IMモータ制御：V/F制御、SVC制御、FVC制御
- PMモータ制御：V/F制御、SVC制御、FVC制御
- 制御端子構成：
- デジタル入力 5点
- デジタル出力 2点
- リレー出力 1点
- アナログ入力 2点（電圧型1点、電圧/電流）
- アナログ出力 1点（電圧/電流）
- DCリアクトル：
- 3相380V：18.5kW以上搭載
- 3相220V：15kW以上搭載
- 外部通信機能：
- Modbus-RTU
- Profibus-DP
- CANopen、CANlink
- ProfiNet
- EtherCAT
- EtherNet/IP
- 安全機能：STO（Safe Torque Off）標準対応
- ブレーキチョッパー内蔵：
- 三相380V：75kW以下内蔵
- 三相220V：37kW以下内蔵
- 単相220V：2.2kW以下内蔵
- 過負荷耐量：
- 重負荷基準：150％ 1分
- 軽負荷基準：110％ 1分
- 多段速制御：マルチリファレンス機能による多段周波数制御をサポート（最大16段）
- 周波数指令：
- キーパッド
- アナログ電圧（0～10V）
- アナログ電流（0～20mA）
- マルチリファレンス
- PID
- シリアル通信
- オプション仕様
- キーパッド
- MDKE10：リモートキーパッド（LCDタイプ）
- SOP-20-810：リモートキーパッド（LCDタイプ）
- I/O拡張カード
- MD38IO1：拡張I/Oボード-1（DI 5点、DO 2点、AI 1点、AO 1点、Modbus-RTU、Canlink）
- MD38IO2：拡張I/Oボード-2（デジタル入力3点）
- MD38IO3：拡張I/Oボード-3（DI 3点、リレー出力1点（NO）、Modbus-RTU）
- 通信拡張カード
- MD38TX1：Modbus-RTU通信オプションボード
- MD38CAN1：CANlink通信オプションボード
- MD38CAN2：CANopen通信オプションボード
- MD-SI-DP2：Profibus-DP通信オプションボード
- MD500-PN2：PROFINET通信オプションボード
- MD500-ECAT：EtherCAT通信オプションボード
- MD500-EN1：EtherNet/IP通信オプションボード
- MD500-EM1：Modbus-TCP通信オプションボード
- PG拡張カード
- ES510-PG-CT1：23Bitエンコーダボード
- MD38PG4：レゾルバボード
- MD38PGMD：多機能エンコーダボード（Differential, Open-collector, Push-pull）

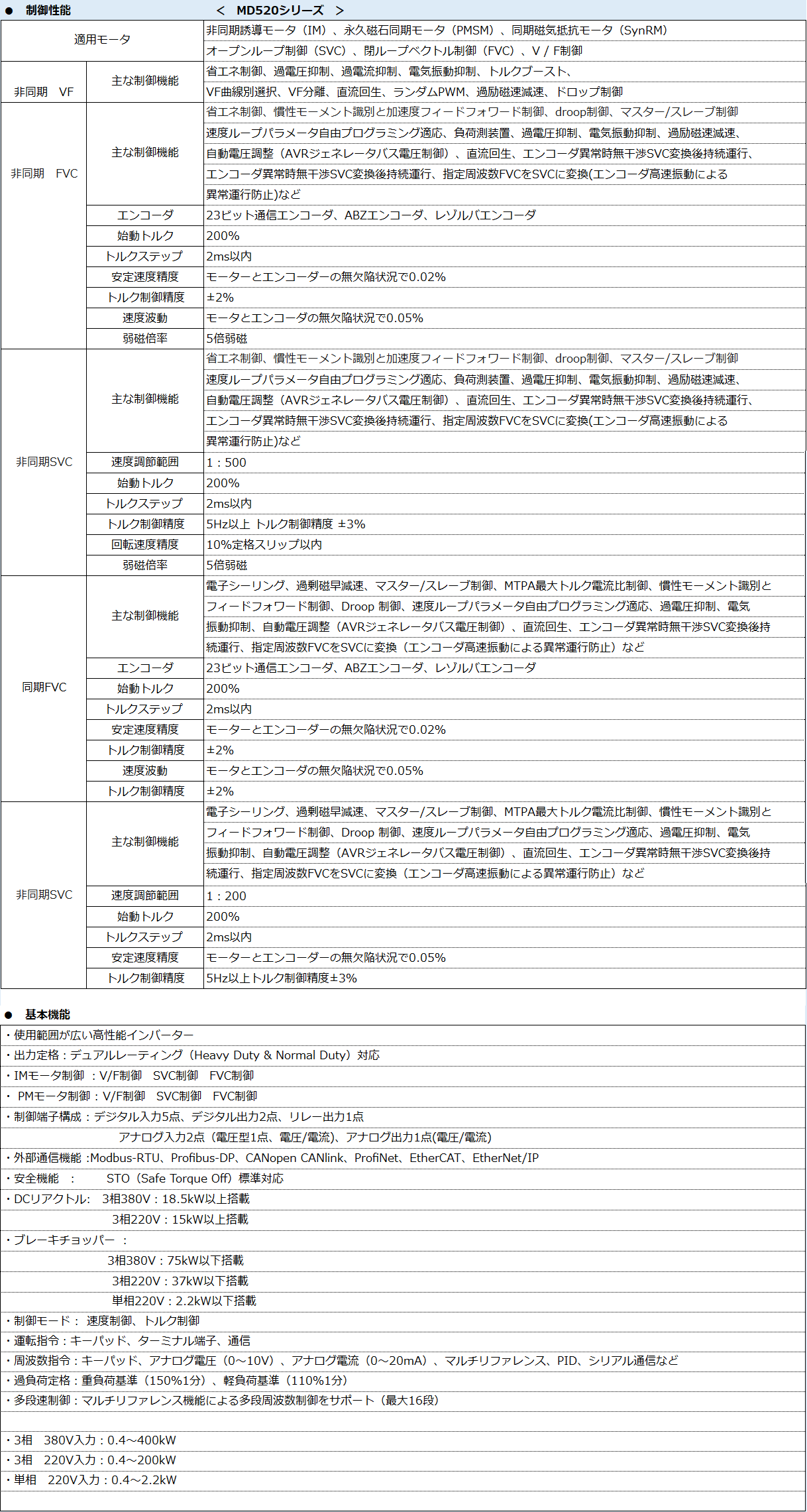

- 制御性能
| 適用モータ |
非同期誘導モータ（IM）、永久磁石同期モータ（PMSM）、同期磁気抵抗モータ（SynRM） オープンループ制御（SVC）、閉ループベクトル制御（FVC）、V/F制御 |
|
| 非同期 VF | 主な制御機能 | 省エネ制御、過電圧抑制、過電流抑制、電気振動抑制、トルクブースト、VF曲線別選択、VF分離、直流回生、ランダムPWM、過励磁速減速、ドロップ制御 |
| 非同期FVC | 主な制御機能： | 省エネ制御、慣性モーメント識別と加速度フィードフォワード制御、droop制御、マスター/スレーブ制御、 速度ループパラメータ自由プログラミング適応、負荷測装置、過電圧抑制、電気振動抑制、過励磁速減速、 自動電圧調整（AVRジェネレータバス電圧制御）、直流回生、エンコーダ異常時無干渉SVC変換後持続運行、 指定周波数FVCをSVCに変換（エンコーダ高速振動による異常運行防止）など |
| エンコーダ | 23ビット通信エンコーダ、ABZエンコーダ、レゾルバエンコーダ | |
| 始動トルク | 200% | |
| トルクステップ | 2ms以内 | |
| 安定速度精度 | モーターとエンコーダーの無欠陥状況で0.02% | |
| トルク制御精度 | ±2% | |
| 速度波動 | モータとエンコーダの無欠陥状況で0.05% | |
| 弱磁倍率 | 5倍弱磁 | |
| 非同期SVC | 主な制御機能： |
省エネ制御、慣性モーメント識別と加速度フィードフォワード制御、droop制御、マスター/スレーブ制御、 速度ループパラメータ自由プログラミング適応、負荷測装置、過電圧抑制、電気振動抑制、過励磁速減速、 自動電圧調整（AVRジェネレータバス電圧制御）、直流回生、 エンコーダ異常時無干渉SVC変換後持続運行、指定周波数FVCをSVCに変換（エンコーダ高速振動による異常運行防止）など |
| 速度調節範囲 | 1:500 | |
| 始動トルク | 200% | |
| トルクステップ | 2ms以内 | |
| トルク制御精度 | 5Hz以上 トルク制御精度 ±3% | |
| 回転速度精度 | 10％定格スリップ以内 | |
| 弱磁倍率 | 5倍弱磁 | |
| 同期FVC | 主な制御機能： | 電子シーリング、過剰磁早減速、マスター/スレーブ制御、MTPA最大トルク電流比制御、慣性モーメント識別とフィードフォワード制御、 Droop制御、速度ループパラメータ自由プログラミング適応、過電圧抑制、電気振動抑制、 自動電圧調整（AVRジェネレータバス電圧制御）、直流回生、エンコーダ異常時無干渉SVC変換後持続運行、 指定周波数FVCをSVCに変換（エンコーダ高速振動による異常運行防止）など |
| エンコーダ | 23ビット通信エンコーダ、ABZエンコーダ、レゾルバエンコーダ | |
| 始動トルク | 200% | |
| トルクステップ | 2ms以内 | |
| 安定速度精度 | モータとエンコーダの無欠陥状況で0.02% | |
| トルク制御精度 | ±2% | |
| 速度波動 | モータとエンコーダの無欠陥状況で0.05% | |
| 非同期SVC | 主な制御機能： | 電子シーリング、過剰磁早減速、マスター/スレーブ制御、MTPA最大トルク電流比制御、慣性モーメント識別とフィードフォワード制御、 Droop制御、速度ループパラメータ自由プログラミング適応、過電圧抑制、電気振動抑制、 自動電圧調整（AVRジェネレータバス電圧制御）、直流回生、エンコーダ異常時無干渉SVC変換後持続運行、 指定周波数FVCをSVCに変換（エンコーダ高速振動による異常運行防止）など |
| 速度調節範囲 | 1:200 | |
| 始動トルク | 200% | |
| トルクステップ | 2ms以内 | |
| 安定速度精度 | モータとエンコーダの無欠陥状況で0.05% | |
| トルク制御精度 | 5Hz以上 トルク制御精度 ±3% | |
