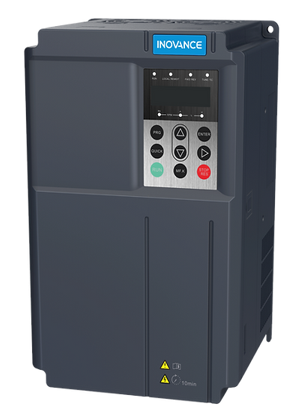

MD290シリーズ

MD290シリーズは、非同期モータを簡単に駆動・制御できる汎用インバータです。

ユーザープログラマブル機能とバックグラウンドソフトウェアモニタリング、更に通信バス機能を兼ねて備えてあり、複数国の認証及び省エネルギー貢献できる製品です。

繊維、製紙、ワイヤー描画、工作機械、包装、食品、ファン、ポンプや様々な自動化生産設備の制御・駆動に幅広く使用されます。

特　長
  • 広い使用範囲をサポートするV/F制御インバータ
  • 出力定格：デュアルレーティングサポート（Heavy duty & Normal duty）
  • パルストレイン機能サポート（入力/出力、最大100kHz）
  • オプション
    • MD32NKE1：リモートキーパッド（7セグメントタイプ）
    • MDKE9：リモートキーパッド（LCDタイプ）
    • MD38IO1：拡張I/Oボード-1（DI 5点、DO 2点、AI 1点、AO 1点、Modbus-RTU、CANlink）
    • MD38IO2：拡張I/Oボード-2（デジタル入力3点）
    • MD38TX1：Modbus-RTU通信オプションボード
    • MD500-ECAT：EtherCAT通信オプションボード
    • MD500-PN2：PROFINET通信オプションボード
    • MD500-EN1：EtherNet/IP通信オプションボード
    • MD38CAN1：CANlink通信オプションボード
    • MD38CAN2：CANopen通信オプションボード
    • MD-SI-DP2：Profibus-DP通信オプションボード

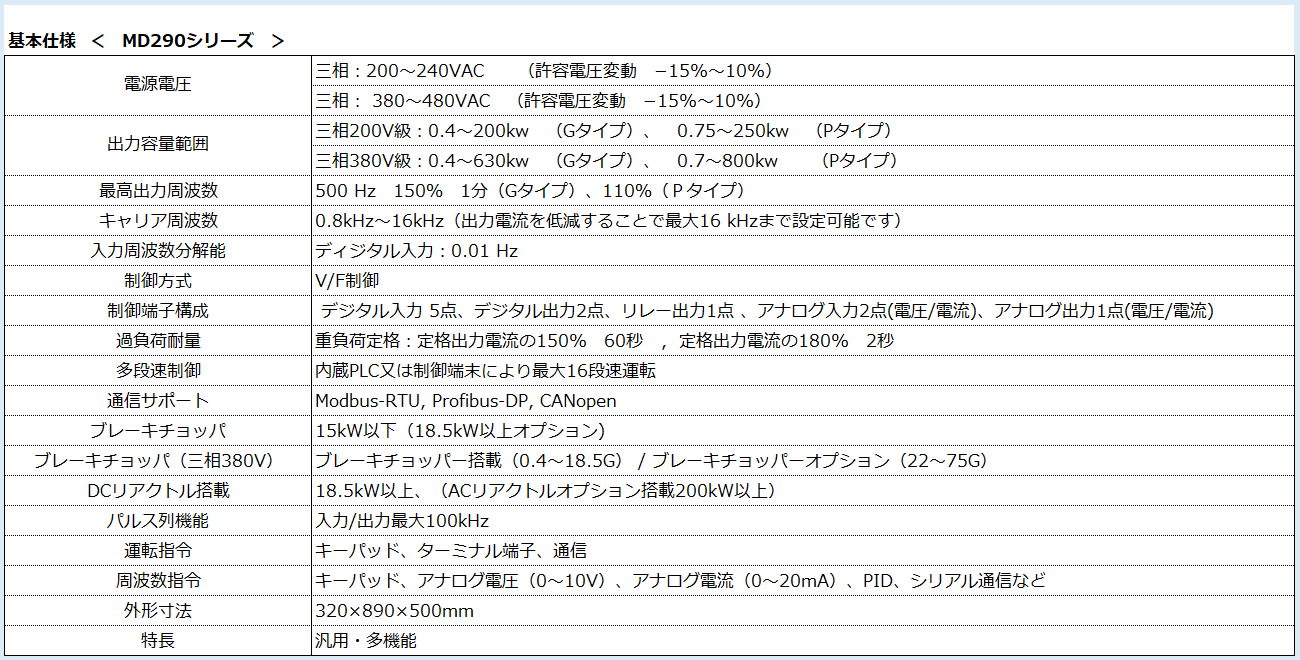

基本仕様
項目 内容
電源電圧 三相：200～240VAC（許容電圧変動 −15%～10%）
三相：380～480VAC（許容電圧変動 −15%～10%）
出力容量範囲 三相200V級：0.4～200kW（Gタイプ）、0.75～250kW（Pタイプ）
三相380V級：0.4～630kW（Gタイプ）、0.7～800kW（Pタイプ）
最高出力周波数 500Hz 150％ 1分（Gタイプ）、110％（Pタイプ）
キャリア周波数 0.8kHz～16kHz（出力電流を低減することで最大16kHzまで設定可能）
入力周波数分解能 ディジタル入力：0.01Hz
モータ制御方式 IMモーター制御 V/F制御
制御端子構成 デジタル入力5点、デジタル出力2点、リレー出力1点
アナログ入力2点(電圧/電流)、アナログ出力1点(電圧/電流)
過負荷耐量 重負荷定格：定格出力電流の150% 60秒、定格出力電流の180% 2秒
多段速制御 内蔵PLC又は制御端末により最大16段速運転
通信サポート Modbus-RTU, EtherCAT, EtherNet/IP, PROFINET, Profibus-DP, CANopen, CANlink
制動ユニット ブレーキチョッパー内蔵（0.4～18.5G）
（3相380V製品）ブレーキチョッパーオプションサポート（22～75G）
DCリアクトル搭載 18.5kW以上、（ACリアクトルオプション搭載200kW以上）
パルス列機能 入力/出力最大100kHz
運転指令 キーパッド、ターミナル端子、通信
周波数指令 キーパッド、アナログ電圧（0～10V）、アナログ電流（0～20mA）、PID、シリアル通信など
外形寸法 320×890×500mm
