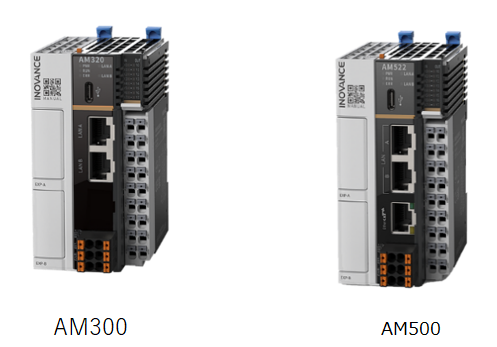

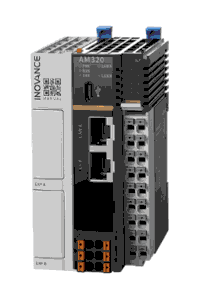

AM300
- クアッドコアプロセッサ
- デュアルイーサネットポート
- 2つの拡張スロット
- 4軸パルス制御
- 高速入力 8 点（エンコーダ最大 4 個、最大 200kHz）
- 最大 16 のローカル拡張モジュールの取り付け
AM500
- クアッドコアプロセッサ
- EtherCAT モーションコントロールのサポート
- 2つの拡張スロット
- 4軸パルス制御
- 高速入力 8 点（エンコーダ最大 4 個、最大 200kHz）
- 最大 16 のローカル拡張モジュールの取り付け
- 521 (8軸) / 522 (16軸) / 523 (32軸) EtherCAT モーション制御可能

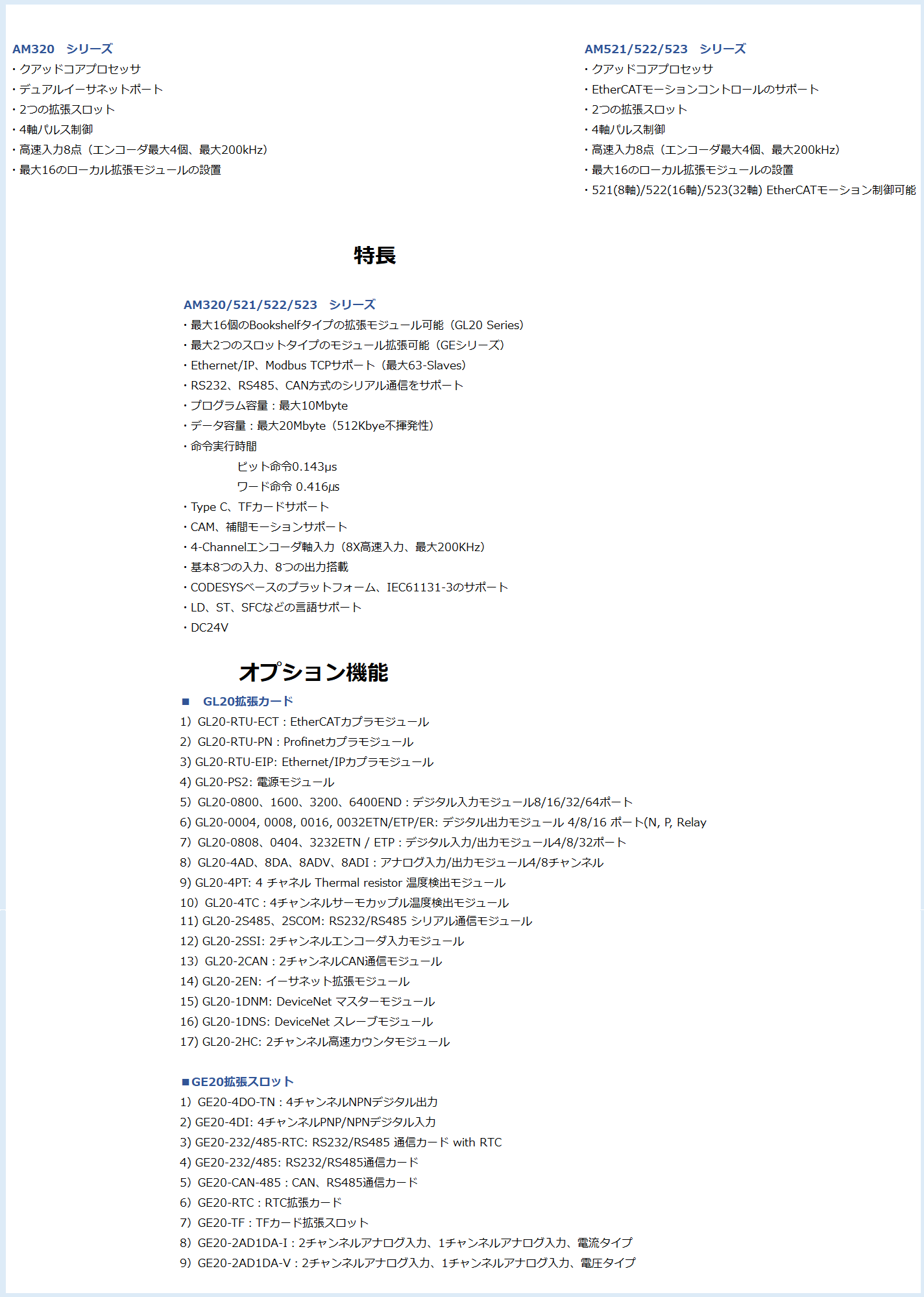

特長
AM320、AM521、AM522、AM523モデルライン
- 最大 16 個の Bookshelf タイプの拡張モジュール可能（GL20 Series）
- 最大 2 つのスロットタイプのモジュール拡張可能（GE シリーズ）
- Ethernet/IP、Modbus TCP サポート（最大 63-Slaves）
- RS232、RS485、CAN 方式のシリアル通信対応
- プログラム容量：最大 10 Mbyte
- データ容量：最大 20 Mbyte（512 Kbyte 不揮発性）
- 命令実行時間
- ・ビット命令 0.143 μs
- ・ワード命令 0.416 μs
- タイプ C、TF カード対応
- CAM、補間モーションサポート
- 4-Channel エンコーダ軸入力（8X 高速入力、最大 200KHz）
- 基本 8 個の入力、8 個の出力搭載
- CODESYS ベースのプラットフォーム、IEC61131-3 をサポート
- LD、ST、SFC などの言語サポート
- DC24V
オプション機能
GL20拡張カード
- GL20-RTU-ECT : EtherCATカプラモジュール
- GL20-RTU-PN : Profinetカプラモジュール
- GL20-RTU-EIP : Ethernet/IPカプラモジュール
- GL20-PS2 : 電源モジュール
- GL20-0808、1600、3200、6400END : デジタル入力モジュール 8/16/32/64ポート
- GL20-0004、0008、0016、0032ETN/ETP/ER : デジタル出力モジュール 4/8/16/32ポート (N, P, Relay)
- GL20-0808、0404、3232ETN/ETP : デジタル入出力モジュール 4/8/32ポート
- GL20-4AD、8DA、8ADV、8ADI : アナログ入力/出力モジュール 4/8チャンネル
- GL20-4PT : 4チャンネル Thermal resistor 温度検出モジュール
- GL20-4TC : 4チャンネルサーモカップル温度検出モジュール
- GL20-2S485、2SCOM : RS232/RS485 シリアル通信モジュール
- GL20-2SSI : 2チャンネルエンコーダ入力モジュール
- GL20-2CAN : 2チャンネルCAN通信モジュール
- GL20-2EN : イーサネット拡張モジュール
- GL20-1DNM : DeviceNet マスターモジュール
- GL20-1DNS : DeviceNet スレーブモジュール
- GL20-2HC : 2チャンネル高速カウンタモジュール
GE20拡張スロット
- GE20-4DO-TN : 4チャンネルNPNデジタル出力
- GE20-4DI : 4チャンネルPNP/NPNデジタル入力
- GE20-232/485-RTC : RS232/RS485通信カード with RTC
- GE20-232/485 : RS232/RS485通信カード
- GE20-CAN-485 : CAN、RS485通信カード
- GE20-RTC : RTC拡張カード
- GE20-TF : TFカード拡張スロット
- GE20-2AD1DA-I : 2チャンネルアナログ入力、1チャンネルアナログ出力 電流タイプ
- GE20-2AD1DA-V : 2チャンネルアナログ入力、1チャンネルアナログ出力 電圧タイプ
