製品情報 > ボールねじ > 転造ボールねじ > SLK

転造ボールねじ

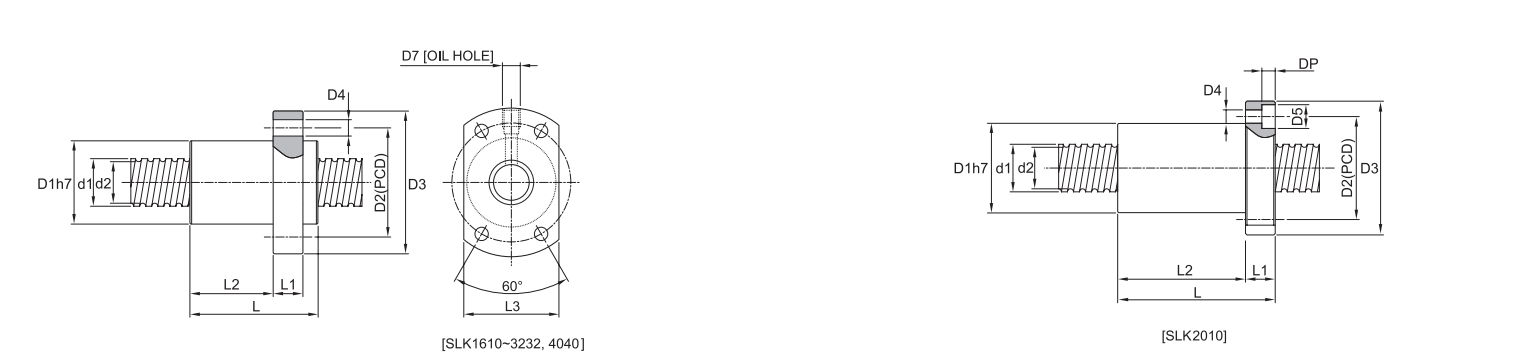

SLK形　大リード型
リターンピーズ式ボール循環方式
型番 ねじ軸 　 ボール ボール 　 回路数 D1 　 D3 D4 D5 DP D6 D7 L L1 L2 L3 基本定格荷重 製作限界 CADデータ 型番
外径 リード 中心径 径 谷啓 (PCD) 動定格 静定格 長さ 2Ｄ 3D
d1 Pn do Da d2 D2 C(KN) Co(KN) 　 dxf IGES STEP
SLK 1610 15.9 10 16.6 3.175 13.4 3x1 34 45 57 5.5 - - - M6x1 48 10 27.5 40 7 12 1500 　 　 　 SLK 1610
SLKN 1616 15.9 16 16.6 3.175 13.4 1.8x2 32 42 53 4.5 - - - M6x1 48 10 27.5 38 7.1 14 1500 　 　 　 SLKN 1616
SLK 2010 20 10 21 3.969 17 2x1 46 59 74 6.6 11 5.5 74 M6x1 54 13 41 46 6.8 10.8 2200 　 　 　 SLK 2010
SLK 2020 19.6 20 20 3.5 16.7 1.8x2 39 50 62 5.5 - - - M6x1 55 10 34 46 11.5 17.5 2200 　 　 　 SLK 2020
SLK 2525 24.6 25 25 3.5 21.7 1.8x2 47 60 74 6.6 - - - M6x1 64 12 40.8 56 13 22.6 3000 　 　 　 SLK 2525
SLKN 3232 32 32 33 4.762 28.2 1.8x2 58 74 92 9 - - - M6x1 82 15 53 68 17.2 53.9 4000 　 　 　 SLKN 3232
SLK 4040 39.6 40 40 7.144 34 1.8x2 73 93 114 11 - - - M8x1 99 17 63 84 59.7 108.9 4000 　 　 　 SLK 4040
