SBC JAPAN 転造ボールねじ

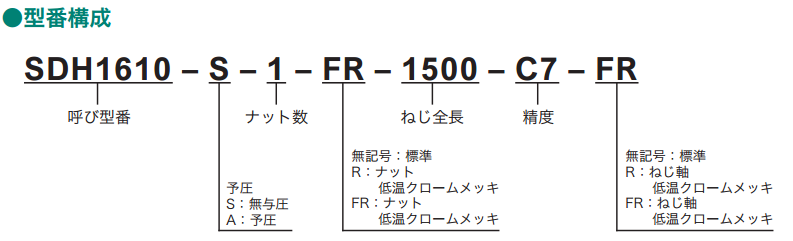

型番	ねじ軸		ボール	ボール		回路数	軸方向	D1 g6		D5	D6	L±1	L0±1	L3-0.5	L7	L8		L10	基本定格荷重		製作	ナット	軸	慣性	CADデータ			型番
	外径	リード	中心径	径	谷啓		隙間		(PCD)								給脂穴		動定格	静定格	限界	質量	質量	モーメント	2Ｄ	3D
	d1	Pn	do	Da	d2				D4								D7		C(KN)	Co(KN)	長さ	(kg)	(kg)	(kg・m㎡/m)	dxf	IGES	STEP
SDH 1610	15.9	10	16.6	3.175	13.4	2.8	0.05	28	38	5.5	48	45	26	9	10	40	M6x1	8	7	12	1500	0.29	1.3	37				SDH 1610
SDH 1616	15.9	16	16.6	3.175	13.4	3.6	0.05	28	38	5.5	48	48	28	10	10	40	M6x1	8	7.1	14	1500	0.29	1.3	37				SDH 1616
SDH 2020	19.6	20	20.5	3.5	16.7	3.6	0.05	36	47	6.6	58	54	33	11	10	44	M6x1	8	10.8	18.6	2200	0.45	1.9	73				SDH 2020
SDH 2525	24.6	25	25.5	3.5	21.7	3.6	0.05	40	51	6.6	62	64	41	11	12	48	M6x1	8	13.1	26	3000	0.55	3.3	225				SDH 2525
SDH 3220	31.6	20	33	5.6	27.1	5.6	0.06	56	71	9	86	83	57	14	12	68	M6x1	8	47.2	83.2	4000	1.4	5.3	580				SDH 3220
SDH 3232	32	32	33	4.7625	28.2	3.6	0.06	56	71	9	86	83	54	17	12	68	M6x1	8	17.2	53.9	4000	1.4	5.3	580				SDH 3232
SDH 4020	39.6	20	41.4	5.55	35.2	5.6	0.06	63	78	9	93	83	56	13	12	70	M8x1	10	52.2	103.6	4000	1.6	8.6	1520				SDH 4020
SDH 4040	39.6	40	41.6	7.144	34	3.6	0.06	70	85	9	100	102	67	21	14	77	M8x1	10	59.7	108.9	4000	2.4	8.4	1430				SDH 4040
