精密ボールねじ

SBF-H形
高精度型

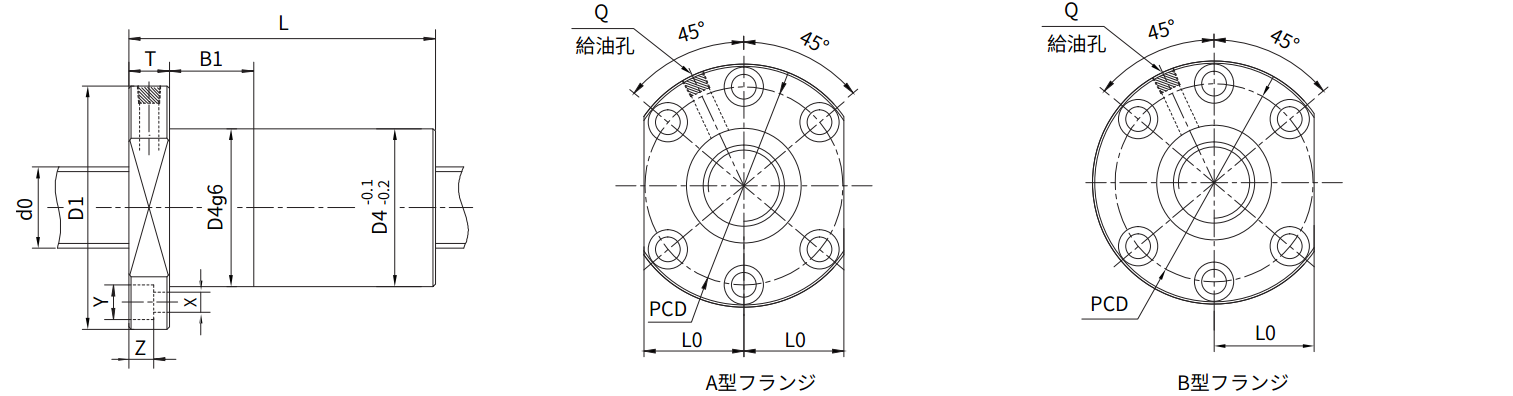

呼び型番 ねじ軸 リード ボール 負荷 基本定格荷重 軸方向 ナット寸法 CADデータ 呼び型番
外径 　 直径 回路数 動定格Ca 静定格>Coa 剛性（K） フランジ径 外径 全長 　 　 　 　 　 　 2Ｄ 3D
do Ph DW 列×巻 KN KN 　N/μm　　 D1 D4(g6) L T B1 X×Ｙ×Ｚ PCD Q Lo dxf IGES  STEP
SBF2510H 25 10 4.763 1×3.8 22.7 50.1 6.3 73 45 63 15 15 5.5×9.5×5.5 59 M6 25 　 　 　 SBF2510H
SBF3210H 32 10 6.35 1×6.8 74.8 198 22.6 95 57 98 15 20 9×14×8.5 76 M6 37 　 　 　 SBF3210H
SBF3610H 36 10 6.35 1×5 49 129 15.3 99 61 103 15 20 9×14×8.5 80 M6 38 　 　 　 SBF3610H
SBF4010H 40 10 6.35 1×6.8 84.2 250.8 27.8 109 65 98 15 20 11×17.5×11 87 RC1/8 42 　 　 　 SBF4010H
SBF5010H 50 10 6.35 1×6.8 93.5 317.9 31.2 118 74 100 18 20 11×17.5×11 96 RC1/8 46 　 　 　 SBF5010H
SBF5012H 50 12 7.938 1×6 97.5 230 33 119 75 132 18 20 11×17.5×11 97 RC1/8 46 　 　 　 SBF5012H
SBF6310H 63 10 7.144 1×8 126 465 51.2 143 90 117 22 20 14×20×13 118 RC1/8 54 　 　 　 SBF6310H
SBF6312H 63 12 7.938 1×6 128 450 47 147 100 162 22 20 14×20×13 122 RC1/8 55 　 　 　 SBF6312H

表に示す軸方向許容荷重は軸方向隙間を0.05㎜にした時の値です。
