PBS形(重荷重ボールねじ)
PBS形軸径とリードの組合せ時の最高送り速度
軸外径 (mm)
リード(mm)
14
16
20
25
32
40
50
50
467
533
667
833
1067
933
ー
63
ー
423
370
463
593
688
ー
80
ー
333
300
365
467
583
729
100
ー
ー
300
292
ー
ー
583
120
ー
ー
194
243
ー
ー
ー
140
ー
ー
ー
208
190
ー
ー
型番
d0
ねじ軸外径
リード
負荷列
(巻×列)
基本動定格荷重(kN)
軸方向剛性
(kN/μm)

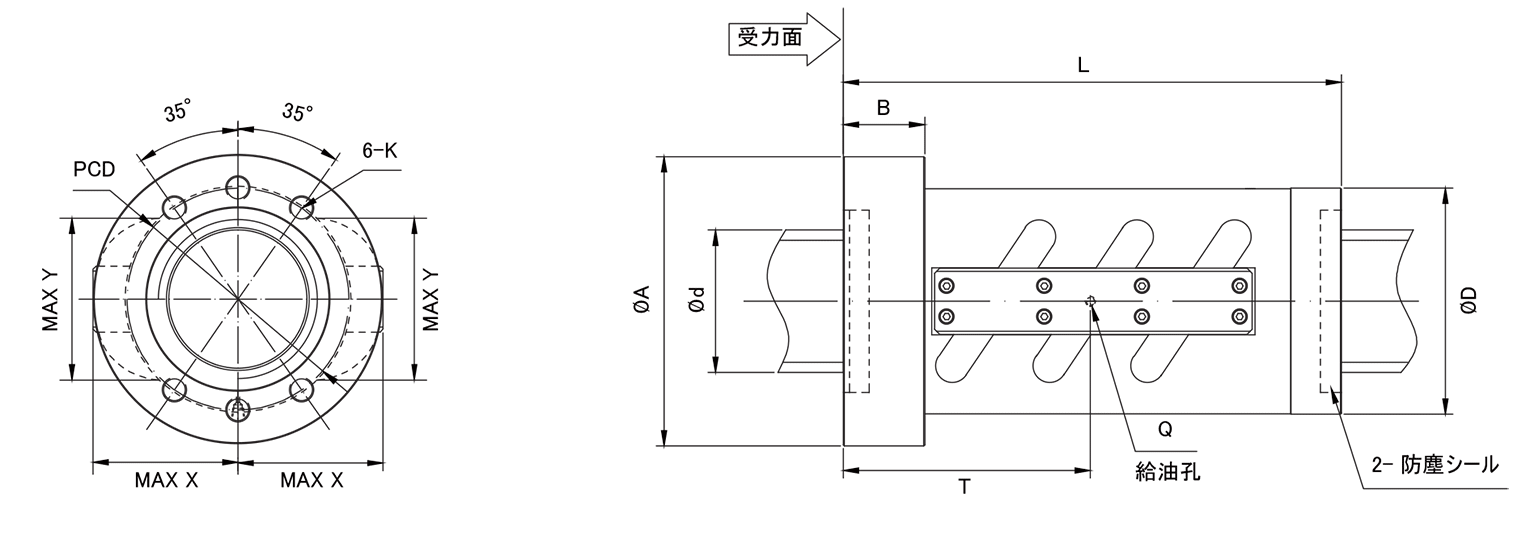

取付寸法 (mm)
CAD
CAD
CAD
型番
動定格Ca
静定格Coa
D
A
B
L
PCD
K
X
Y
T
Q
2D dwg
2D dxf
3D STEP
PBS(K)5014FC
50
14
2.5×2×1
169
425
47.5
80
126
28
143
102
M10
55
59
104
Rc1/8
PBS(K)5014FC
PBS(K)6316FC
63
16
2.5×2×1
275
705
80.3
116
157
32
168
137
M10
71
76
78.5
Rc1/8
PBS(K)6316FC
PBS(K)6316FD
63
16
2.5×3×1
390
1060
120.4
105
139
28
212
122
M9
71
76
117
Rc1/8
PBS(K)6316FD
PBS(K)8016FK
80
16
2.5×4×1
560
1790
204
130
180
32
262
156
M12
77
97
120
Rc1/8
PBS(K)8016FK
PBS(K)8020FD
80
20
2.5×3×1
580
1660
186.7
130
170
27
250
150
M10
80
101
123
Rc1/8
PBS(K)8020FD
PBS(K)10025FD
100
25
2.5×3×1
650
2100
231
167
207
40
317
187
M10
99
121
158
Rc1/8
PBS(K)10025FD
PBS(K)10050F2B
100
50
3.5×1×2
780
2350
269.4
165
244
32
281
210
M20
107
120
117.5
Rc1/8
PBS(K)10050F2B
PBS(K)12020FX
120
20
2.5×6×1
1290
5100
559.5
173
213
40
449
194
M10
108
118
250
Rc1/8
PBS(K)12020FX
PBS(K)14025FX
140
25
3.5×5×1
2000
8200
910.8
252
329
80
618
291
M20
121
154
334.3
Rc1/8
PBS(K)14025FX
PBS(K)14032FX
140
32
2.5×5×1
2250
8000
900
222
284
80
658
230
M30
146
163
375
Rc1/8
PBS(K)14032FX
PBS(K)14032FY
140
32
3.5×4×1
2480
8950
1193
222
284
80
690
230
M30
146
163
375
Rc1/8
PBS(K)14032FY
表に示す軸方向許容荷重と異なる使用の場合SBCに問合せしてください
右ねじが基準です。左ねじ使用の場合SBCに問合せしてください
軸方向許容荷重は軸方向隙間を0.05㎜にした時の値です。
重荷重タイプは図面に示した荷重方向の使用をお勧めします。以外の荷重方向の場合はSBCに問合せしてください
使用温度は60℃以下
