精密ボールねじ

HSP形　標準リード
高荷重型
[mm/s]
軸径 (mm) リード（mm） 　
(mm) 10 12 14 16 20 25 50 70
50 500 ー 700 800 933 ー ー ー
63 ー 476 ー 635 741 926 ー ー
80 ー ー ー 500 583 729 1042 ー
100 ー ー ー 400 467 583 833 ー
120 ー ー ー ー 389 486 ー ー
140 ー ー ー ー ー ー ー 833
　 ねじ軸 リード 　 　 負荷 基本定格荷重 軸方向 ナット寸法 CADデータ 　

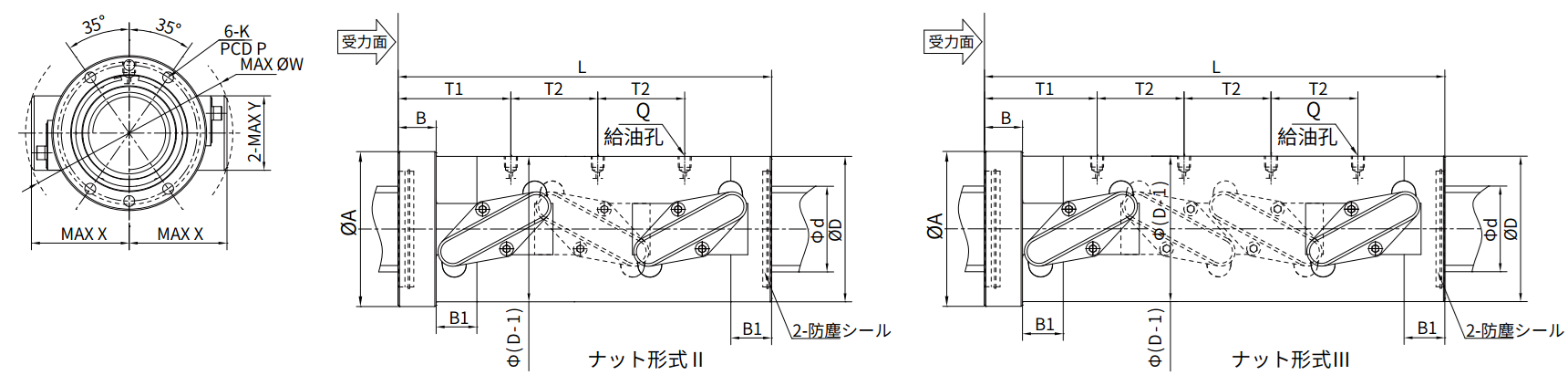

呼び型番 外径 　 ナット　 条数 回路数 動定格Ca 静定格Coa 許容荷重 フランジ径 外径 　 　 全長 　 　 　 　 　 　 　 　 2Ｄ 3D 呼び型番
　 do Ph 　種類 　 列×巻 KN KN KN A D B B1 L T1 T2 PCD K X Y W Q dxf IGES  STEP 　
HSP5010 50 10 Ⅱ 1 3×2.5 173 510 69.8 90 75 18 30 143 51 30 78 M8 49 45 99 Rc1/8 　 　 　 HSP5010
HSP5014 50 14 Ⅱ 1 3×2.5 256 685 96 114 95 28 30 202 69 42 97 M8 54 46 110 Rc1/8 　 　 　 HSP5014
HSP5016 50 16 Ⅱ 1 3×2.5 370 910 120.1 100 95 28 30 228 66.5 48 86 M8 66 50 134 Rc1/8 　 　 　 HSP5016
HSP5020 50 20 Ⅱ 1 3×2.5 370 910 119.6 129 95 28 30 268 83.5 60 112 M8 66 50 134 Rc1/8 　 　 　 HSP5020
HSP6312 63 12 Ⅲ 1 4×2.5 325 1060 139.4 114 92 28 30 210 69 36 100 M8 61 53 131 Rc1/8 　 　 　 HSP6312
HSP6316 63 16 Ⅲ 1 4×3.5 700 2090 235.2 114 105 28 30 339 83 64 100 M8 72.5 56 155 Rc1/8 　 　 　 HSP6316
HSP6320 63 20 Ⅲ 1 4×2.5 710 1900 226.4 125 117 32 30 332 80 60 105 M10 80 62 167 Rc1/8 　 　 　 HSP6320
HSP6325 63 25 Ⅱ 1 3×3.5 725 1950 261.2 140 117 35 30 400 92 100 120 M10 81.5 55 171 Rc1/8 　 　 　 HSP6325
HSP8016 80 16 Ⅲ 1 4×3.5 785 2650 360.6 143 120 37 30 346 92 64 124 M10 78 60 165 Rc1/8 　 　 　 HSP8016
HSP8020 80 20 Ⅲ 1 4×3.5 1040 3250 454.7 143 130 37 40 424 105.5 80 124 M10 88 64 187 Rc1/8 　 　 　 HSP8020
HSP8025 80 25 Ⅲ 1 4×2.5 1030 2960 379 150 145 40 40 408 99 75 131 M10 97 72 203 Rc1/8 　 　 　 HSP8025
HSP8050 80 50 Ⅱ 2 1×3.5 730 2000 266.6 225 165 40 40 290 238.5 - 190 M16 99 82 205 Rc1/8 　 　 　 HSP8050
HSP10016 100 16 Ⅲ 1 4×3.5 870 3350 437.4 160 145 40 40 352 96 64 140 M10 87 77 190 Rc1/8 　 　 　 HSP10016
HSP10020 100 20 Ⅲ 1 4×3.5 1170 4150 560.6 168 145 40 40 423 107 80 144 M10 97 78 206 Rc1/8 　 　 　 HSP10020
HSP10025 100 25 Ⅲ 1 4×3.5 1500 5000 686 180 159 40 40 518 123.5 100 160 M12 108 81 228 Rc1/8 　 　 　 HSP10025
HSP10050 100 50 Ⅲ 1 2×2.5 1130 3650 485 223 165 32 40 381 156.5 150 190 M16 105 86 221 Rc1/8 　 　 　 HSP10050
HSP12020 120 20 Ⅲ 1 4×2.5 975 3650 480.2 185 173 40 40 345 92.5 60 163 M12 107 88 227 Rc1/8 　 　 　 HSP12020
HSP12025 120 25 Ⅲ 1 4×3.5 1630 5950 803.6 188 173 40 40 520 123.5 100 169 M12 115 92 245 Rc1/8 　 　 　 HSP12025
HSP14070 140 70 Ⅱ 2 2×2.5 1830 6350 900 306 238 70 50 575 189.5 210 275 M20 144 120 308 Rc1/8 　 　 　 HSP14070

表に示す軸方向許容荷重は軸方向隙間を0.05㎜にした時の値です。
高荷重ボールねじは図面に示した荷重方向の使用をお勧めします。
以外の荷重方向仕様の場合はSBCに問い合わせください
使用温度は６０℃以下です。
