軸径 (mm) | リード(mm) | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
(mm) | 10 | 12 | 14 | 16 | 20 | 25 | 50 | 70 | |||||
50 | 500 | ー | 700 | 800 | 933 | ー | ー | ー | |||||
63 | ー | 476 | ー | 635 | 741 | 926 | ー | ー | |||||
80 | ー | ー | ー | 500 | 583 | 729 | 1042 | ー | |||||
100 | ー | ー | ー | 400 | 467 | 583 | 833 | ー | |||||
120 | ー | ー | ー | ー | 389 | 486 | ー | ー | |||||
140 | ー | ー | ー | ー | ー | ー | ー | 833 |

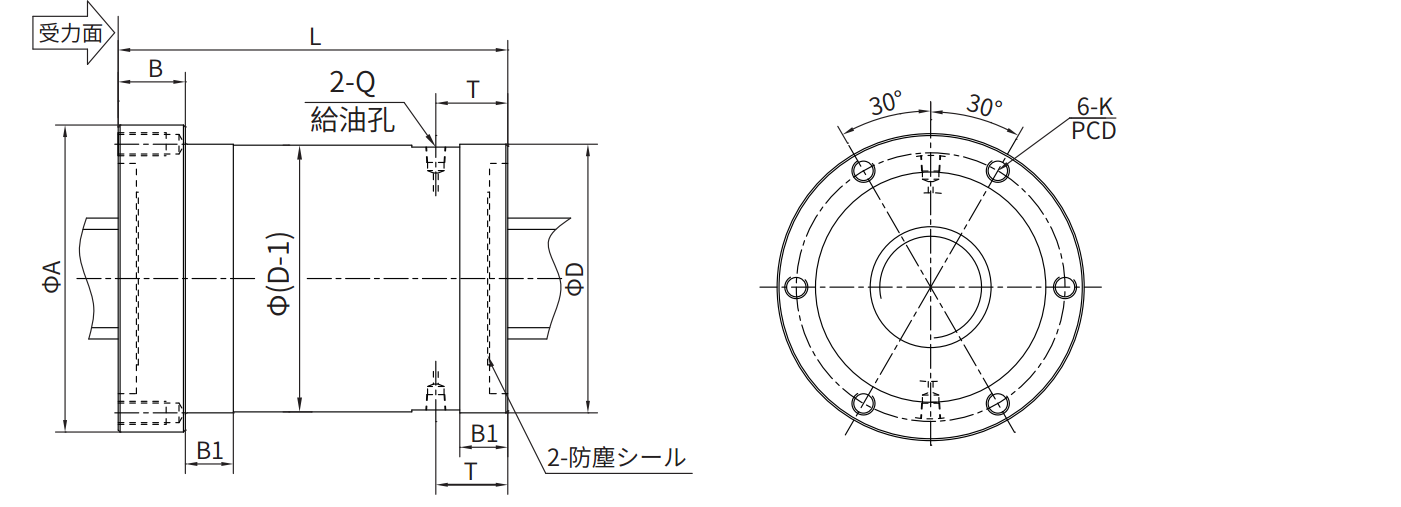

ねじ軸 | リード | 負荷 | 基本定格荷重 | 軸方向 | ナット寸法 | CADデータ | ||||||||||||||
呼び型番 | 外径 | 条数 | 回路数 | 動定格Ca | 静定格Coa | 許容荷重 | フランジ径 | 外径 | 全長 | 2D | 3D | 呼び型番 | ||||||||
do | Ph | 列×巻 | KN | KN | KN | A | D | B | B1 | L | K | T | PCD | Q | dxf | IGES | STEP | |||
HSL5032 | 50 | 32 | 2 | 1×2.7 | 257 | 600 | 82.3 | 116 | 114 | 20 | 25 | 138 | M10 | 19 | 98 | Rc1/8 | HSL5032 | |||
HSL5040 | 50 | 40 | 2 | 1×3.7 | 330 | 815 | 114.2 | 165 | 115 | 30 | 25 | 199 | M12 | 45.5 | 140 | Rc1/8 | HSL5040 | |||
HSL5050 | 50 | 50 | 2 | 1×3.7 | 325 | 800 | 114.2 | 165 | 115 | 30 | 25 | 237 | M12 | 46 | 140 | Rc1/8 | HSL5050 | |||
HSL6332 | 63 | 32 | 2 | 1×3.7 | 380 | 1040 | 147 | 190 | 140 | 32 | 30 | 195 | M12 | 47 | 165 | Rc1/8 | HSL6332 | |||
HSL6340 | 63 | 40 | 2 | 1×3.7 | 505 | 1280 | 176.4 | 160 | 140 | 35 | 30 | 203 | M12 | 50 | 140 | Rc1/8 | HSL6340 | |||
HSL8040 | 80 | 40 | 2 | 1×3.7 | 570 | 1620 | 231.3 | 198 | 166 | 35 | 40 | 203 | M12 | 51.5 | 178 | Rc1/8 | HSL8040 | |||
HSL8050 | 80 | 50 | 2 | 1×3.7 | 730 | 2000 | 266.6 | 250 | 175 | 40 | 40 | 236 | M20 | 63 | 210 | Rc1/8 | HSL8050 | |||
HSL12570 | 125 | 70 | 2 | 1×4.7 | 1120 | 4000 | 540 | 277 | 216 | 40 | 40 | 398 | M20 | 156.3 | 245 | Rc1/8 | HSL12570 |
表に示す軸方向許容荷重は軸方向隙間を0.05㎜にした時の値です。 高荷重ボールねじは図面に示した荷重方向の使用をお勧めします。 以外の荷重方向仕様の場合はSBCに問い合わせください 使用温度は60℃以下です。
