HSL形(大リード重荷重ボールねじ)
HSL形 軸径とリードの組合せ時の最高送り速度
軸外径 (mm)
リード(mm)
30
40
50
70
50
1280
1600
2000
63
1016
1270
80
1000
1250
125
1120
型番
d0
ねじ軸外径
リード
負荷列
(巻×列)
基本動定格荷重(kN)
軸方向剛性
(N/μm)

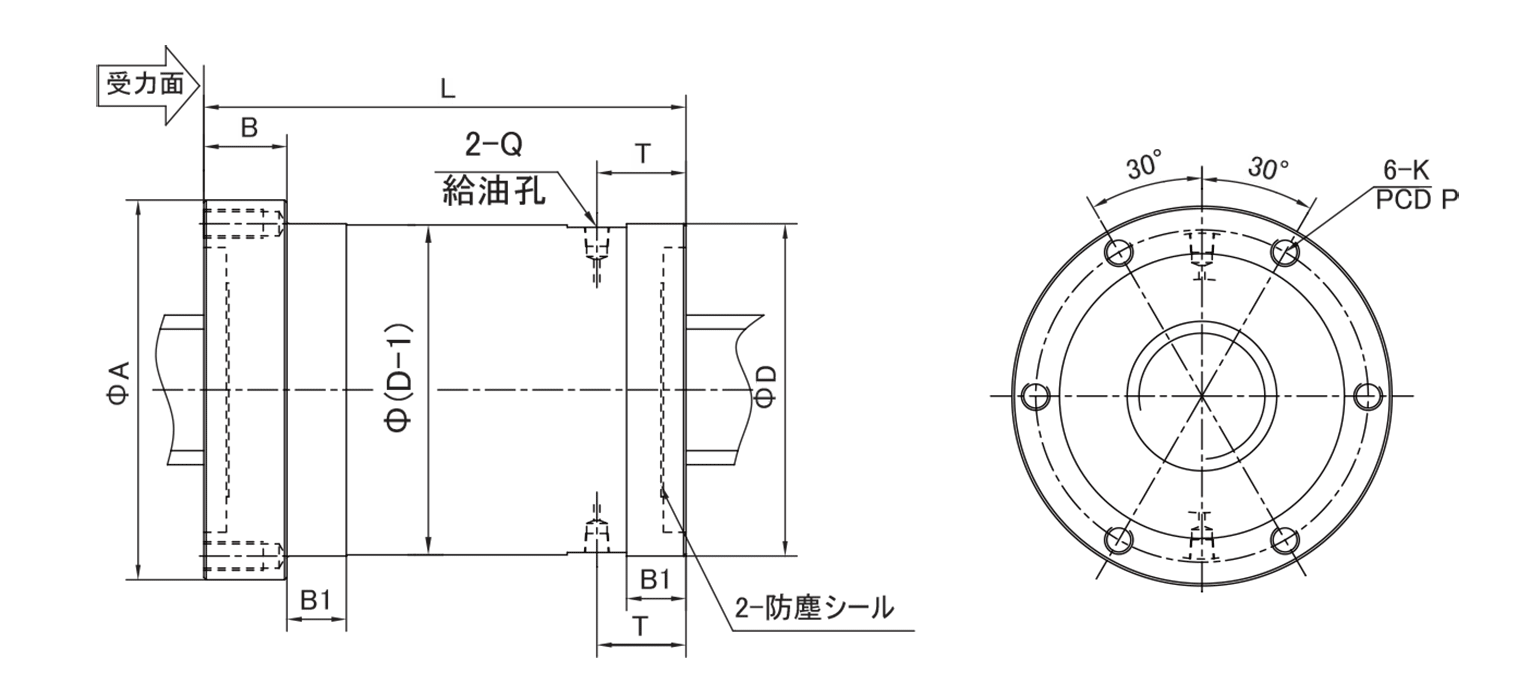

取付寸法 (mm)
CAD
型番
動定格Ca
静定格Coa
A
B
B1
D
L
K
T
P
Q
2D dwg
2D dxf
3D STEP
HSL5032F2P
50
32
1.7×1×2
119
284
40.2
96
20
25
94
97
M8
12
82
Rc1/8
HSL5032F2P
HSL5032F2P
50
32
1.7×1×2
172
375
50
116
20
25
114
106
M10
19
98
Rc1/8
HSL5032F2P
HSL5032F2Q
50
32
2.7×1×2
257
600
82.3
116
20
25
114
138
M10
19
98
Rc1/8
HSL5032F2Q
HSL5040F2P
50
40
1.7×1×2
170
375
52.4
165
30
25
115
119
M12
45.5
140
Rc1/8
HSL5040F2P
HSL5040F2Q
50
40
2.7×1×2
253
595
82.3
165
30
25
115
159
M12
45.5
140
Rc1/8
HSL5040F2Q
HSL5040F2M
50
40
3.7×1×2
330
815
114.2
165
30
25
115
199
M12
45.5
140
Rc1/8
HSL5040F2M
HSL5050F2Q
50
50
2.7×1×2
249
585
84.8
165
30
25
115
187
M12
46
140
Rc1/8
HSL5050F2Q
HSL5050F2M
50
50
3.7×1×2
325
800
114.2
165
30
25
115
237
M12
46
140
Rc1/8
HSL5050F2M
HSL6332F2Q
63
32
2.7×1×2
291
755
105.8
190
32
30
140
164
M12
47
165
Rc1/8
HSL6332F2Q
HSL6332F2M
63
32
3.7×1×2
380
1040
147
190
32
30
140
196
M12
47
165
Rc1/8
HSL6332F2M
HSL6340F2P
63
40
1.7×1×2
258
590
78.4
160
35
30
140
123
M12
50
140
Rc1/8
HSL6340F2P
HSL6340F2Q
63
40
2.7×1×2
385
935
127.4
160
35
30
140
163
M12
50
140
Rc1/8
HSL6340F2Q
HSL6340F2M
63
40
3.7×1×2
505
1280
176.4
160
35
30
140
203
M12
50
140
Rc1/8
HSL6340F2M
HSL8040F2Q
80
40
2.7×1×2
435
1180
167.6
198
35
40
160
163
M12
51.5
178
Rc1/8
HSL8040F2Q
HSL8040F2M
80
40
3.7×1×2
570
1620
231.3
198
35
40
160
203
M12
51.5
178
Rc1/8
HSL8040F2M
HSL8050F2Q
80
50
2.7×1×2
560
1460
195
250
40
40
175
186
M20
63
210
Rc1/8
HSL8050F2Q
HSL8050F2M
80
50
3.7×1×2
730
2000
266.6
250
40
40
175
236
M20
63
210
Rc1/8
HSL8050F2M
HSL12570F2Z
125
70
4.7×1×2
1120
4000
540
277
40
40
216
398
M20
155.3
245
Rc1/8
HSL12570F2Z
表に示す軸方向許容荷重と異なる使用の場合SBCに問合せしてください
右ねじが基準です。左ねじ使用の場合SBCに問合せしてください
軸方向許容荷重は軸方向隙間を0.05㎜にした時の値です。
重荷重タイプは図面に示した荷重方向の使用をお勧めします。以外の荷重方向の場合はSBCに問合せしてください
使用温度は60℃以下
