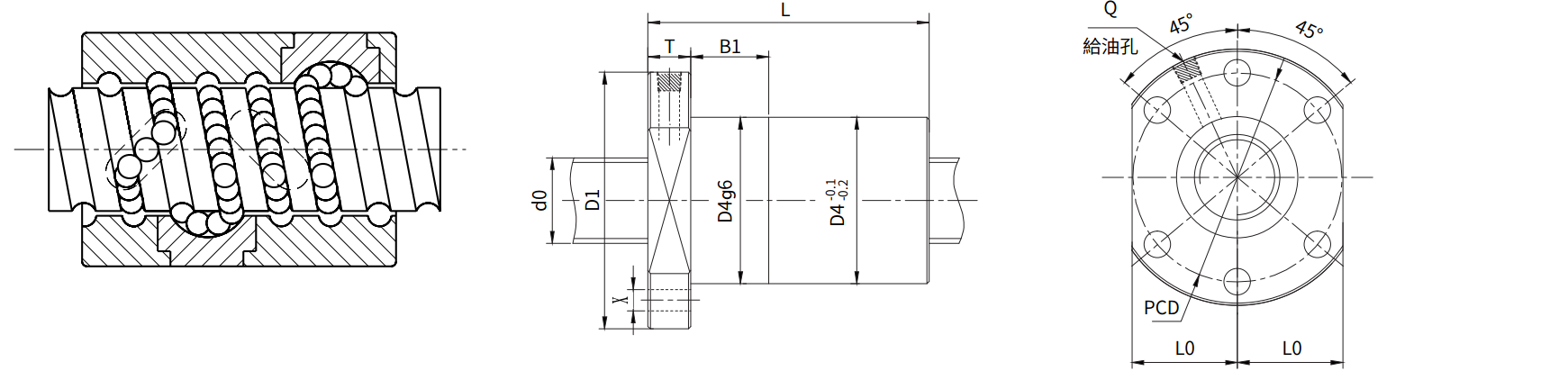

| 呼び型番 | ねじ軸 | リード | ボール | 負荷 | 基本定格荷重 | 軸方向 | ナット寸法 | CADデータ | 呼び型番 | |||||||||||
| 外径 | 直径 | 回路数 | 動定格Ca | 静定格>Coa | 剛性（K） | フランジ径 | 外径 | 全長 | 2Ｄ | 3D | ||||||||||
| do | Ph | DW | 列×巻 | KN | KN | N/μm | D1 | D4(g6) | L | T | B1 | X×Ｙ×Ｚ | PCD | Q | Lo | dxf | IGES | STEP | ||
| SBF1604Ｎ | 16 | 4 | 2.381 | 1×3 | 4.9 | 9.8 | 204 | 48 | 28 | 48 | 10 | 10 | 5.5 | 38 | M4 | 20 | SBF1604Ｎ | |||
| SBF1605Ｎ | 16 | 5 | 3.175 | 1×4 | 9 | 17 | 280 | 48 | 30 | 50 | 10 | 10 | 5.5 | 38 | M4 | 20 | SBF1605Ｎ | |||
| SBF1606Ｎ | 16 | 6 | 3.175 | 1×4 | 8.5 | 15.6 | 274 | 48 | 30 | 55 | 10 | 10 | 5.5 | 38 | M6 | 20 | SBF1606Ｎ | |||
| SBF2004Ｎ | 20 | 4 | 2.381 | 1×6 | 9.1 | 22.2 | 475 | 58 | 32 | 54 | 11 | 10 | 5.5 | 47 | M6 | 24 | SBF2004Ｎ | |||
| SBF2005Ｎ | 20 | 5 | 3.175 | 1×3 | 8.3 | 17.3 | 260 | 58 | 36 | 60 | 10 | 10 | 5.5 | 47 | M6 | 24 | SBF2005Ｎ | |||
| SBF2006Ｎ | 20 | 6 | 3.969 | 1×6 | 19.1 | 40 | 508 | 58 | 35 | 76 | 11 | 15 | 5.5 | 47 | M6 | 24 | SBF2006Ｎ | |||
| SBF2008Ｎ | 20 | 8 | 3.969 | 1×4 | 13.4 | 26.5 | 344 | 58 | 35 | 65 | 11 | 15 | 5.5 | 47 | M6 | 24 | SBF2008Ｎ | |||
| SBF2010Ｎ | 20 | 10 | 4.763 | 1×3 | 12.1 | 21.1 | 267 | 58 | 40 | 91 | 11 | 15 | 5.5 | 47 | M6 | 24 | SBF2010Ｎ | |||
| SBF2504Ｎ | 25 | 4 | 2.381 | 1×3 | 6 | 15.6 | 295 | 62 | 46 | 56 | 11 | 12 | 6.6 | 51 | M6 | 26 | SBF2504Ｎ | |||
| SBF2505Ｎ | 25 | 5 | 3.175 | 1×3 | 9.5 | 23 | 316 | 62 | 40 | 59 | 11 | 12 | 6.6 | 51 | M6 | 26 | SBF2505Ｎ | |||
| SBF2506Ｎ | 25 | 6 | 3.969 | 1×6 | 23.3 | 57.5 | 630 | 62 | 40 | 72 | 11 | 15 | 6.6 | 51 | M6 | 26 | SBF2506Ｎ | |||
| SBF2510Ｎ | 25 | 10 | 4.763 | 1×3 | 14.5 | 28.7 | 322 | 62 | 40 | 73 | 11 | 12 | 6.6 | 51 | M6 | 26 | SBF2510Ｎ | |||
| SBF2805Ｎ | 28 | 5 | 3.175 | 1×5 | 14.3 | 38.5 | 550 | 68 | 44 | 78 | 12 | 15 | 6.6 | 57 | M6 | 28 | SBF2805Ｎ | |||
| SBF2810Ｎ | 28 | 10 | 4.763 | 1×6 | 25.8 | 58 | 670 | 76 | 50 | 107 | 12 | 15 | 6.6 | 65 | M6 | 31 | SBF2810Ｎ | |||
表に示す軸方向剛性値（K）は軸方向基本動定格荷重（Ca)の10％の軸方向荷重かけた時の 溝とボール間の弾性変形から求めた理論値です。 軸方向荷重（Fa)が10％Caと異なる場合は次の式のより求められます。
