精密ボールねじ

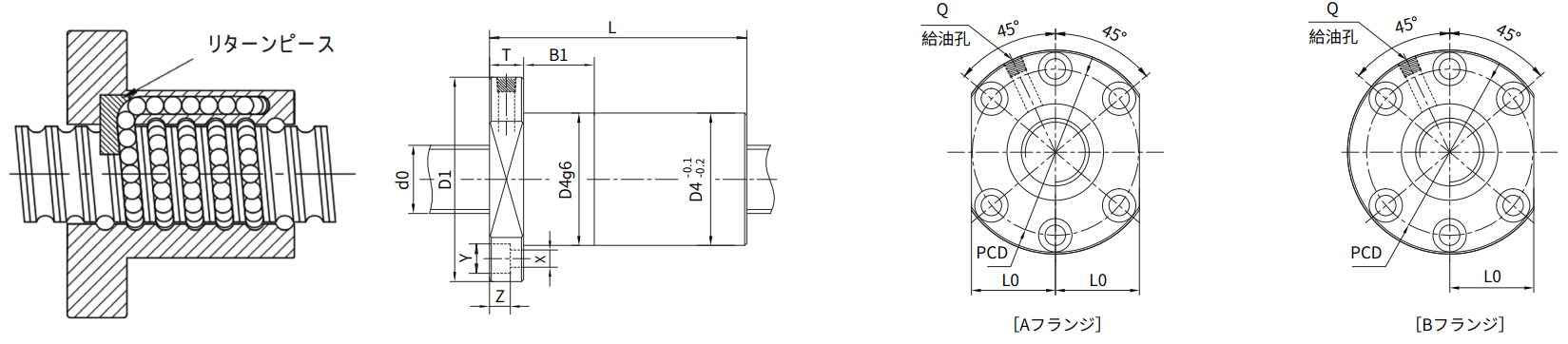

BSF-E形　小型
リターンピーズ式ボール循環方式
呼び型番 ねじ軸 リード ボール 負荷 基本定格荷重 　 軸方向 ナット寸法 CADデータ 呼び型番
外径 　 直径 回路数 動定格Ca 静定格>Coa 剛性（K） フランジ径 外径 全長 　 　 　 　 　 　 2Ｄ 3D
do Ph DW 列×巻 KN KN 　N/μm　　 D1 D4(g6) L T B1 X×Ｙ×Ｚ PCD Q Lo dxf IGES  STEP
BSF2005E 20 5 3.175 1×3.8 12.87 30.14 328.3 64 36 40 12 15 5.5×9.5×5.5 50 M6 24 　 　 　 BSF2005E
BSF2010E 20 10 3.175 1×2.8 9.79 22 245 64 36 47 12 15 5.5×9.5×5.5 50 M6 24 　 　 　 BSF2010E
BSF2506E 25 6 3.969 1×3.8 22 55 424.3 73 43 45 15 15 6.6×11×6.5 58 M6 28 　 　 　 BSF2506E
BSF2508E 25 8 4.763 1×3.8 22.2 51 404.7 75 45 45 15 15 6.6×11×6.5 60 M6 29 　 　 　 BSF2508E
BSF2510E 25 10 4.763 1×3.8 28.05 66.55 437.1 75 45 63 15 15 6.6×11×6.5 60 M6 29 　 　 　 BSF2510E
BSF2512E 25 12 3.969 1×3.8 19.3 48.5 404.7 73 43 70 15 15 6.6×11×6.5 58 M6 28 　 　 　 BSF2512E
BSF2516E 25 16 4.763 1×3.8 27.3 64.9 433.2 75 45 85 15 15 6.6×11×6.5 60 M6 29 　 　 　 BSF2516E
BSF2810E 28 10 4.763 1×4.8 35.8 93.5 596.6 78 48 76 15 20 6.6×11×6.5 63 M6 29 　 　 　 BSF2810E
BSF2812E 28 12 4.763 1×3.8 29.3 73.7 478.2 78 48 70 15 20 6.6×11×6.5 63 M6 29 　 　 　 BSF2812E
BSF2816E 28 16 4.763 1×3.8 29 73.2 476.3 78 48 86 15 20 6.6×11×6.5 63 M6 29 　 　 　 BSF2816E

表に示す軸方向剛性値（K）は軸方向基本動定格荷重（Ca)の10％の軸方向荷重かけた時の
溝とボール間の弾性変形から求めた理論値です。
軸方向荷重（Fa)が10％Caと異なる場合は次の式のより求められます。
