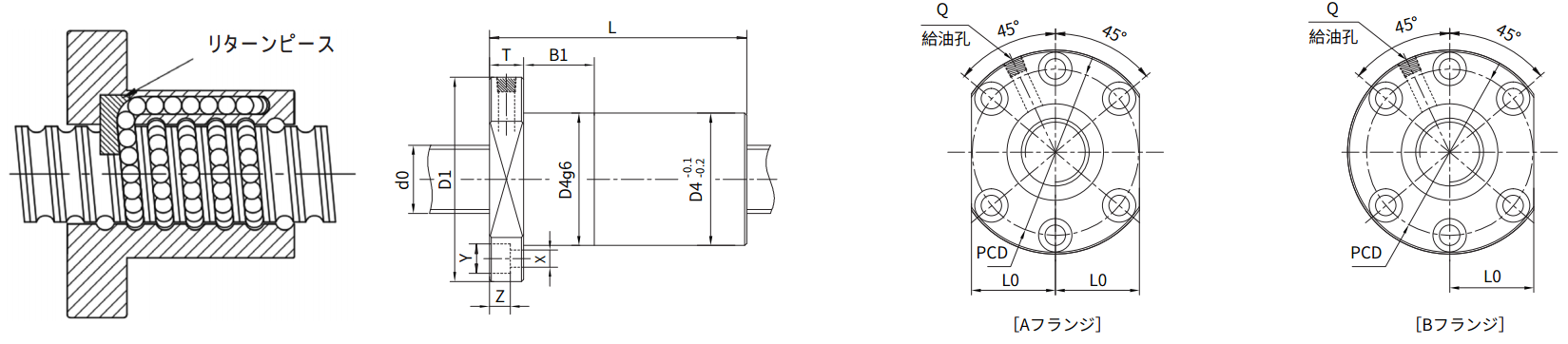

呼び型番 | ねじ軸 | リード | ボール | 負荷 | 基本定格荷重 | 軸方向 | ナット寸法 | CADデータ | 呼び型番 | |||||||||||
外径 | 直径 | 回路数 | 動定格Ca | 静定格>Coa | 剛性(K) | フランジ径 | 外径 | 全長 | 2D | 3D | ||||||||||
do | Ph | DW | 列×巻 | KN | KN | N/μm | D1 | D4(g6) | L | T | B1 | X×Y×Z | PCD | Q | Lo | dxf | IGES | STEP | ||
SBF3205E | 32 | 5 | 3.175 | 1×4.8 | 19.58 | 603.7 | 603.7 | 86 | 48 | 47 | 15 | 20 | 9×14×8.5 | 67 | M6 | 33 | SBF3205E | |||
SBF3208E | 32 | 8 | 4.763 | 1×4.8 | 37.95 | 650.7 | 650.7 | 91 | 53 | 65 | 15 | 20 | 9×14×8.5 | 72 | M6 | 35 | SBF3208E | |||
SBF3210E | 32 | 10 | 6.35 | 1×4.8 | 55.55 | 678.2 | 678.2 | 95 | 57 | 78 | 15 | 20 | 9×14×8.5 | 76 | M6 | 37 | SBF3210E | |||
SBF3212E | 32 | 12 | 6.35 | 1×4.8 | 55.55 | 678.2 | 678.2 | 95 | 57 | 88 | 15 | 20 | 9×14×8.5 | 76 | M6 | 37 | SBF3212E | |||
SBF3216E | 32 | 16 | 4.763 | 1×3.8 | 31.4 | 539 | 539 | 91 | 53 | 85 | 15 | 20 | 9×14×8.5 | 72 | M6 | 35 | SBF3216E | |||
SBF3616E | 36 | 16 | 6.35 | 1×3.8 | 48.4 | 599.8 | 599.8 | 99 | 61 | 93 | 15 | 20 | 9×14×8.5 | 80 | M6 | 38 | SBF3616E | |||
SBF4005E | 40 | 5 | 3.175 | 1×4.8 | 19.5 | 423.4 | 423.4 | 102 | 58 | 48 | 15 | 20 | 11×17.5×11 | 80 | M6 | 38 | SBF4005E | |||
SBF4010E | 40 | 10 | 6.35 | 1×4.8 | 62.7 | 819.3 | 819.8 | 109 | 65 | 78 | 18 | 20 | 11×17.5×11 | 87 | RC1/8 | 42 | SBF4010E | |||
SBF4012E | 40 | 12 | 7.144 | 1×4.8 | 72.6 | 834 | 834 | 114 | 70 | 90 | 18 | 20 | 11×17.5×11 | 92 | RC1/8 | 44 | SBF4012E | |||
SBF4016E | 40 | 16 | 6.35 | 1×4.8 | 51.15 | 655.6 | 655.6 | 109 | 65 | 108 | 18 | 20 | 11×17.5×11 | 87 | RC1/8 | 42 | SBF4016E | |||
SBF5010E | 50 | 10 | 6.35 | 1×4.8 | 68.8 | 593.6 | 593.6 | 119 | 75 | 80 | 18 | 20 | 11×17.5×11 | 97 | RC1/8 | 45 | SBF5010E |
表に示す軸方向剛性値(K)は軸方向基本動定格荷重(Ca)の10%の軸方向荷重かけた時の 溝とボール間の弾性変形から求めた理論値です。 軸方向荷重(Fa)が10%Caと異なる場合は次の式のより求められます。
