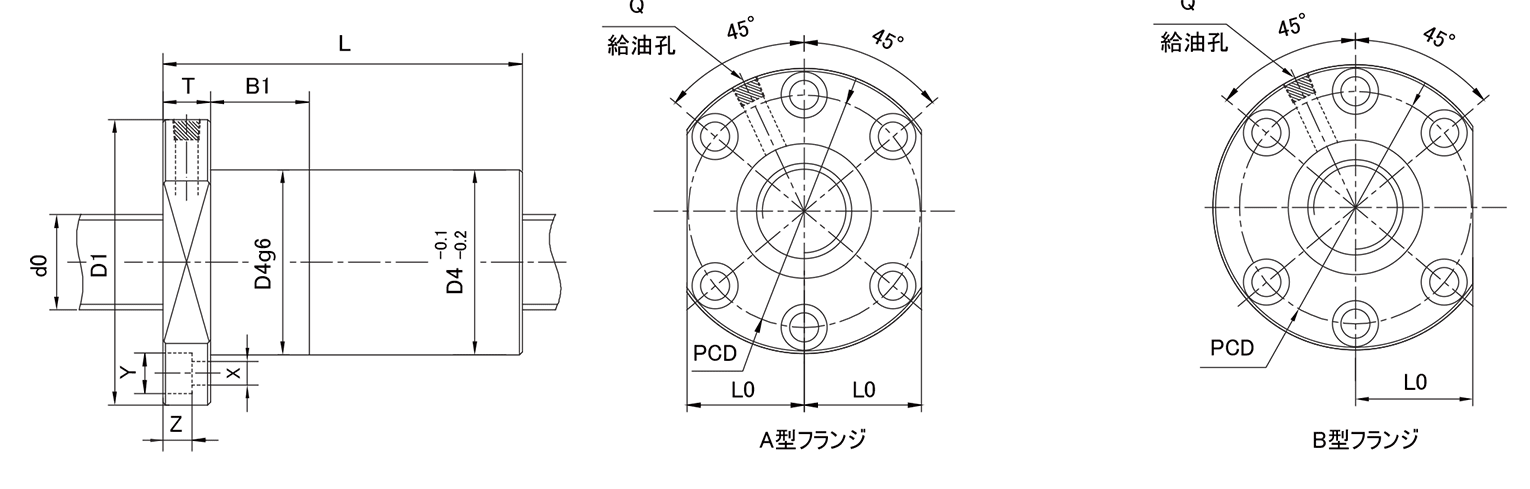

BS-F形 重荷重・高速型
型番
d0
ねじ軸外径
Ph
リード
Dw
ボール直径
(巻×列)
基本動定格荷重
軸方向剛性
(N/μm)
D1
T
B1
Y
X
D4
Z
L
L0
PCD
Q
CADデータ
型番
動定格
静定格
Ca(KN)
Coa(KN)
2D dxf
3D IGES
3D STEP
BS2510FM
25
10
4.763
3.8×1
22.7
50.1
6.3
73
15
15
9.5
5.5
45
5.5
63
25
59
M6
BS2510FM
BS3210FZ
32
10
6.35
4.8×1
55.6
140.8
14.7
95
15
20
14
9
57
8.5
78
37
76
M6
BS3210FZ
BS3210FX
32
10
6.35
6.8×1
74.8
198
22.6
95
15
20
14
9
57
8.5
98
37
76
M6
BS3210FX
BS3610FV
36
10
6.35
1×5
49
129
15.3
99
15
20
14
9
61
8.5
103
38
80
M6
BS3610FV
BS4010FX
40
10
6.35
6.8×1
84.2
250.8
27.8
109
15
20
17.5
11
65
11
98
42
87
Rc1/8
BS4010FX
BS4010FV
40
10
7.144
1×5
75.5
213
25
106
15
20
17.5
11
62
11
103
41
84
Rc1/8
BS4010FV
BS4010FZ
40
10
6.35
4.8×1
50
138
17.2
109
15
20
17.5
11
65
11
78
42
87
Rc1/8
BS4010FZ
BS4010FM
40
10
6.35
3.8×1
41
110
13.4
109
15
20
17.5
11
65
11
68
42
87
Rc1/8
BS4010FM
BS5010FX
50
10
6.35
6.8×1
93.5
317.9
31.2
118
18
20
17.5
11
74
11
100
46
96
Rc1/8
BS5010FX
BS5012FU
50
12
7.938
1×4
65
180
25
119
18
20
17.5
11
75
11
106
46
97
Rc1/8
BS5012FU
BS5012FW
50
12
7.938
1×6
97.5
230
33
119
18
20
17.5
11
75
11
132
46
97
Rc1/8
BS5012FW
●表に示す軸方向許容荷重と異なる使用の場合SBCに問合せしてください
●右ねじが基準です。左ねじ使用の場合SBCに問合せしてください
●軸方向許容荷重は軸方向隙間を0.05㎜にした時の値です。
