BS-S形 円筒ナット（溶接クランプ業界用）

型番 ネジ部外径 リード ボール径 負荷回路数 基本定格荷重 軸方向剛性

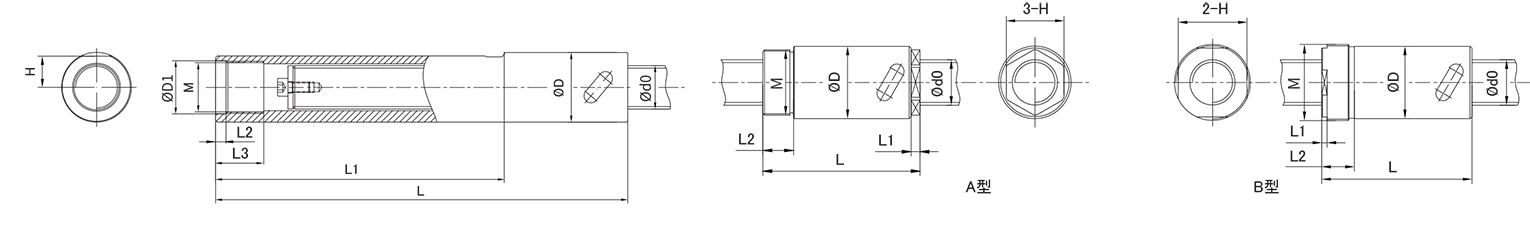

（N/μm) 		D D1 L L1 L2 L3 H M CADデータ 型番
動定格 静定格
Ca(KN) Co(KN) 2D dxf 3D IGES 3D STEP
BS2010LT 20 10 4.763 1×3 13 23.4 154 39 24.5 300 256.5 7 28 15 M24×1.5-6H BS2010LT
BS2505LS 25 5 3.175 1×8 22 61.5 453 40 30.5 252 193 5 23 18 M30×1.5-6H BS2505LS
BS2505LX 25 5 3.175 1×9 24.4 69 507 40 30.5 286 221 6 27 18 M30×1.5-6H BS2505LX
BS2505LR 25 5 3.175 1×12 31 92 665 40 30.5 286 199 6 27 18 M30×1.5-6H BS2505LR
BS2510ST 25 10 3.969 1×3 12.3 26.9 180 40 27.5 252.5 196.5 6 27 18 M30×1.5-6H BS2510ST
BS2510LV 25 10 3.969 1×5 19 45 293 40 27.5 286 221 6 27 18 M30×1.5-6H BS2510LV

表に示す軸方向剛性値は予圧量を軸方向基本動定格荷重の（Ca）10％に、軸方向荷重は予圧量の3倍したときのねじ溝とボール間の弾性変形位から求めた理論値です。 軸方向荷重や予圧量が上記と異なる場合は剛性検討

溶接専用タイプは防塵シール無が標準品です
