製品情報 > ボールねじ > 精密ボールねじ > BS-C

精密ボールねじ

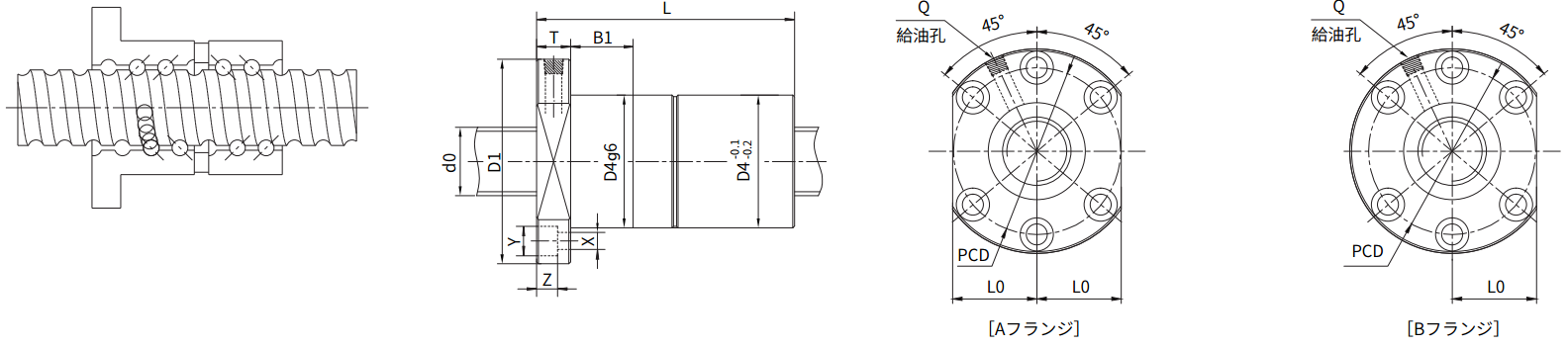

BS-C形　ダブルナット
エンドキャップ式ボール循環方式

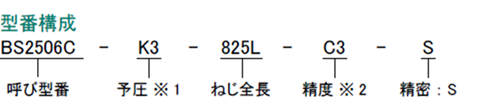

呼び型番 ねじ軸 リード ボール 負荷 基本定格荷重 軸方向 ナット寸法 CADデータ 呼び型番
外径 　 直径 回路数 動定格Ca 静定格>Coa 剛性（K） フランジ径 外径 全長 　 　 　 　 　 　 2Ｄ 3D
do Ph DW 列×巻 KN KN 　N/μm　　 D1 D4(g6) L T B1 X×Ｙ×Ｚ PCD Q Lo dxf IGES  STEP
BS2506C 25 6 3.968 1×3.8 22 55 424.3 73 43 86 15 15 6.6×11×6.5 58 M6 28 　 　 　 BS2506C
BS2508C 25 8 3.175 1×2.8 11 27.5 318.5 70 40 93 15 15 6.6×11×6.5 55 M6 27 　 　 　 BS2508C
BS2510C 25 10 4.763 1×2.8 21.6 49 352.8 75 45 106 15 15 6.6×11×6.5 60 M6 29 　 　 　 BS2510C
BS3205C 32 5 3.175 1×3.8 16 49.5 521.4 86 48 81 15 20 9×14×8.5 67 M6 33 　 　 　 BS3205C
BS3208C 32 8 4.763 1×2.8 24 61.6 420.4 91 53 95 15 20 9×14×8.5 72 M6 35 　 　 　 BS3208C
BS3210C 32 10 6.35 1×4.8 55.5 140.8 731.1 95 57 151 15 20 9×14×8.5 76 M6 37 　 　 　 BS3210C
BS3212C 32 12 6.35 1×2.8 35.2 82 439 95 57 121 15 20 9×14×8.5 76 M6 37 　 　 　 BS3212C
BS3216C 32 16 6.35 1×2.8 34.7 81.4 436 95 57 145 15 20 9×14×8.5 76 M6 37 　 　 　 BS3216C
BS4005C 40 5 3.175 1×3.8 17.7 62.7 625.2 104 60 87 15 20 11×17.5×11 82 M6 40 　 　 　 BS4005C
BS4010C 40 10 6.35 1×3.8 51.2 140.8 706.6 109 65 136 16 20 11×17.5×11 87 RC1/8 42 　 　 　 BS4010C
BS4012C 40 12 6.35 1×4.8 62.7 178.2 884 109 65 170 18 20 11×17.5×11 87 RC1/8 42 　 　 　 BS4012C
BS4016C 40 16 6.35 1×3.8 51.2 140.8 706.6 109 65 185 14 20 11×17.5×11 87 RC1/8 42 　 　 　 BS4016C
BS5010C 50 10 6.35 1×3.8 56.7 179.3 848.7 119 75 138 18 20 11×17.5×11 97 RC1/8 46 　 　 　 BS5010C

表に示す軸方向剛性値（K）は軸方向基本動定格荷重（Ca)の10％の軸方向荷重かけた時の
溝とボール間の弾性変形から求めた理論値です。
軸方向荷重（Fa)が10％Caと異なる場合は次の式のより求められます。
